En el campo del diseño de productos electrónicos, la selección de inductores a menudo determina el rendimiento general y la confiabilidad del producto. Recientemente, Gujing colaboró ​​con un cliente especializado en aspiradoras y bombas de agua para resolver con éxito el problema del aumento excesivo de temperatura en el inductor integrado de su nueva cafetera portátil. Este artículo proporciona una descripción general completa del proceso de solución para este caso y demuestra cómo el equipo técnico de Gujing aprovechó su experiencia para ayudar al cliente a optimizar el diseño de su producto. Traducido con DeepL.com (versión gratuita)

El desafío del cliente: problemas de aumento de temperatura con los inductores de una nueva cafetera portátil

El cliente es una empresa centrada desde hace mucho tiempo en aspiradoras y bombas de agua, que planea expandirse al mercado de pequeños electrodomésticos con el lanzamiento de una nueva cafetera portátil. Como producto de exportación, tenía requisitos extremadamente altos en cuanto a calidad y seguridad. Durante la fase de diseño inicial, el cliente seleccionó un inductor moldeado empaquetado en 0605 con una inductancia de 4,7 uH y una corriente nominal de más de 5 A.

Sin embargo, durante las pruebas reales, las muestras de inductores proporcionadas por el proveedor asociado mostraron un sobrecalentamiento severo, con un aumento de temperatura de hasta 80 °C, lo que provocó una reducción de la estabilidad del producto y una vida útil más corta. El cliente solicitó explícitamente que el aumento de temperatura se redujera por debajo de 60 °C y determinó preliminarmente que el problema se debía a la resistencia excesiva del inductor, con la esperanza de encontrar una solución alternativa con una resistencia menor.

Diagnóstico preciso: el equipo técnico de Gujing realiza un análisis en profundidad de la causa raíz

Al recibir la consulta del cliente, el equipo técnico de Gujing respondió con prontitud e inmediatamente entabló una comunicación profunda con los ingenieros de hardware del cliente. Al comprender a fondo los detalles del proyecto (incluido el diseño del circuito, el entorno operativo, las características de carga y otros parámetros), nuestros ingenieros técnicos identificaron rápidamente la causa raíz del problema.

De hecho, la evaluación del cliente era correcta: el aumento excesivo de temperatura del inductor estaba estrechamente relacionado con su resistencia. Sin embargo, el desafío crítico era encontrar una solución de inductor que cumpliera simultáneamente los requisitos de baja resistencia, alta capacidad de manejo de corriente e inductancia adecuada. No se trataba simplemente de una simple cuestión de sustitución de componentes, sino de un desafío técnico que requería una consideración exhaustiva desde las perspectivas de la ciencia de los materiales y el diseño de productos.

Innovación de materiales: las muestras de primera ronda logran una reducción significativa en el aumento de temperatura

Basándose en un profundo conocimiento del problema, el equipo técnico de Guijing decidió afrontar este desafío centrándose en los materiales. Aprovechando nuestro amplio conocimiento de la ciencia de los materiales, seleccionamos una formulación de polvo magnético más adecuada y rediseñamos la estructura interna del inductor moldeado.

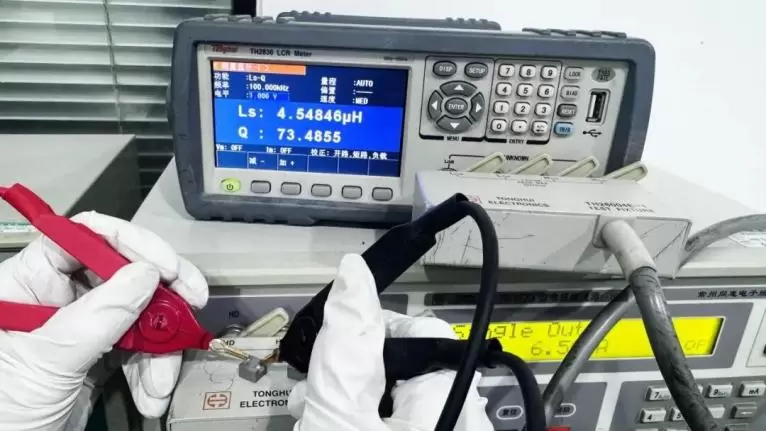

Manteniendo el mismo paquete 0605, proporcionamos al cliente muestras mejoradas. Los resultados de las pruebas del cliente mostraron que el aumento de temperatura del inductor se redujo con éxito desde los 80°C originales a menos de 60°C, cumpliendo plenamente con los requisitos del cliente. Esta importante mejora obtuvo grandes elogios por parte de los ingenieros de hardware del cliente y sentó las bases de confianza para una futura colaboración.

Optimización colaborativa: recomendación de soluciones óptimas basadas en las características del chip

Una vez satisfechos los ingenieros de hardware, los ingenieros de software del cliente plantearon requisitos adicionales: esperaban que el inductor pudiera igualar mejor las características de los chips que estaban utilizando. El equipo técnico de Gujiang demostró una rápida capacidad de respuesta e inmediatamente recomendó un inductor monolítico de paquete 0805 con la misma inductancia, basándose en parámetros como la frecuencia operativa del chip y las características de conmutación.

El paquete 0805 ofrece un volumen mayor en comparación con el 0605, lo que significa que se puede lograr una menor resistencia de CC y una mejor disipación del calor mediante un diseño optimizado. Nuestro equipo técnico explicó claramente al cliente las diferencias en las características entre los dos paquetes y cómo la selección del paquete podría mejorar aún más el rendimiento general del producto.

Una conclusión perfecta: cumplir requisitos duales para lograr la solución óptima

El cliente realizó pruebas y comparaciones exhaustivas de los dos inductores moldeados de una sola pieza empaquetados con 0805 diferentes recomendados por Gujing.

Los resultados finales mostraron que el inductor monolítico de paquete 0805 de 4,7uH no solo resolvió perfectamente el problema del aumento de temperatura sino que también mejoró aún más el rendimiento general del producto debido a su alta compatibilidad con el chip.

Finalmente, el cliente seleccionó el inductor de paquete 0805 para la producción en masa, lo que marcó un avance exitoso en los desafíos técnicos del proyecto de la cafetera portátil y allanó el camino para la posterior producción a gran escala y promoción en el mercado.

Experiencia técnica: los 23 años de experiencia de Gujiing en fabricación por contrato potencian la innovación del cliente

La resolución exitosa de este caso está respaldada por la experiencia técnica acumulada a lo largo de los 23 años de experiencia de Gujiing en fabricación por contrato de marca. Gujiing opera un laboratorio de investigación independiente dedicado al desarrollo y prueba de diversas formulaciones de polvo magnético. Con una base de datos completa de materiales magnéticos, podemos proporcionar las soluciones de inductores más adecuadas adaptadas a los escenarios de aplicación y requisitos de productos específicos de nuestros clientes.

Entendemos perfectamente que no existe una solución de inductor única para todos en el diseño de productos electrónicos. Los diferentes escenarios de aplicación, diseños de circuitos y requisitos de rendimiento requieren componentes inductores diseñados a medida. Es precisamente esta atención al detalle y profundo compromiso con la tecnología lo que permite a Gujing brindar a los clientes un soporte técnico verdaderamente valioso. En el futuro, Gujing continuará defendiendo la filosofía de "impulsado por la tecnología, el cliente primero", brindando soluciones de inductores de alta calidad a clientes en una gama más amplia de industrias y ayudando a impulsar la fabricación inteligente de China a nuevas alturas.
