En la altamente competitiva industria electrónica, un módulo de alimentación CC-CC estable y confiable es la piedra angular del posicionamiento en el mercado de un producto final. Sin embargo, en el camino hacia lograr “estabilidad y confiabilidad”, persisten varios obstáculos intangibles, y las cuestiones de compatibilidad electromagnética (EMC) se encuentran entre los desafíos más frecuentes y formidables. Recientemente, un antiguo cliente de Gujing encontró un cuello de botella en las pruebas de conducción durante el desarrollo de su nuevo producto de energía CC-CC. La resolución de este problema subraya una vez más el valor fundamental de Gujing: ofrecemos no solo inductores, sino también soluciones basadas en una amplia experiencia técnica.

Éxito inicial: la selección estándar cumple con los requisitos básicos de rendimiento

El proyecto del cliente implicaba un módulo de potencia DC-DC con altos requisitos de eficiencia y estabilidad. Durante la fase de diseño inicial, según los requisitos del circuito, el cliente seleccionó nuestro inductor Gujing en forma de I en un paquete 0912 con un valor de inductancia de 300 μH ±10 % y una resistencia CC (DCR) controlada entre 0,398 y 0,405 Ω.

Durante las primeras pruebas de muestra, el inductor demostró un rendimiento básico sobresaliente: a una corriente de 1,1 A, la tasa de variación de la inductancia fue sólo del 11,5 %; en 1A, el aumento de temperatura se controló a 32,2°C, con una tasa de variación del 9,5%. Lo más importante es que con la corriente operativa del circuito del cliente de 0,7 A, el inductor funcionó perfectamente y todas las métricas cumplieron con las expectativas de diseño. Todo parecía avanzar sin problemas hacia la producción en masa.

Un desafío inesperado: una brecha de 5 dB en las pruebas de emisiones realizadas por EMC

Sin embargo, cuando el proyecto entró en la fase crítica de pruebas de certificación EMC, surgió un problema. La placa de alimentación del cliente no cumplió con el estándar durante las pruebas de emisiones realizadas. Un análisis más detallado de los datos de la prueba identificó claramente el problema en la banda de frecuencia específica de 200 kHz, donde los resultados de la prueba no alcanzaron el límite estándar en aproximadamente 5 dB.

Esta brecha de 5 dB, aunque aparentemente menor, era como un abismo insuperable, suficiente para descarrilar todo el plan de lanzamiento del producto. No pasar la prueba de emisiones realizada significaba que el ruido de alta frecuencia generado por la fuente de alimentación durante el funcionamiento volvería a la red eléctrica a través de cables, interfiriendo con otros dispositivos. El equipo técnico del cliente probó varios métodos de optimización convencionales, pero con poco éxito.

La intervención de Gujing: del “suministro de componentes” al “diagnóstico del sistema”

Al enterarse de los desafíos del cliente, el equipo técnico de Gujing intervino rápidamente. Entendimos completamente que los problemas de EMC (especialmente los que ocurren en bandas de frecuencia específicas) a menudo están estrechamente relacionados con las características no lineales de los componentes en los circuitos de energía. Como componente central para el almacenamiento y filtrado de energía, las características de frecuencia del material del núcleo de un inductor determinan directamente su rendimiento de supresión de ruido.

A través de una comunicación profunda con los ingenieros del cliente, identificamos dos datos críticos: "fallo de inmunidad conducida" y la "banda de frecuencia de 200 kHz". Esto nos permitió identificar rápidamente la causa raíz del problema: el material del núcleo magnético de los inductores seleccionados inicialmente. Los materiales de ferrita convencionales exhiben cambios en la permeabilidad magnética bajo condiciones específicas de frecuencia y corriente, lo que lleva a un rendimiento de filtrado degradado y resulta en fugas de ruido en frecuencias específicas.

Soluciones específicas: actualizaciones de materiales y optimización del rendimiento

Basándose en esta evaluación, el equipo técnico de Gujiang propuso una solución específica: reemplazar el material del núcleo del inductor. Seleccionamos el material central de la serie KN1, desarrollado específicamente para optimizar el rendimiento EMI de frecuencia baja a media, y proporcionamos rápidamente muestras de las mismas especificaciones (paquete 0912, 300 μH ±10 %) para su validación.

Este cambio de material resultó en una mejora significativa en los parámetros de rendimiento del inductor:

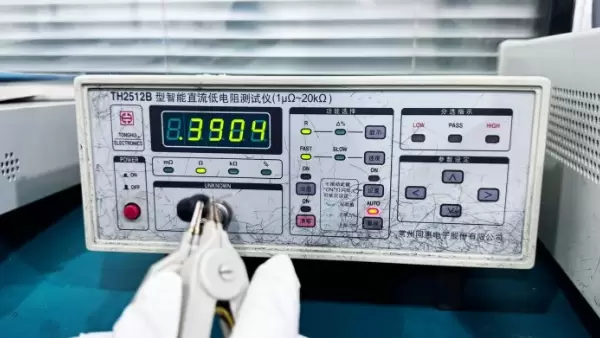

Resistencia de corriente continua (DCR): reducida de los 0,398–0,405 Ω originales a 0,343–0,348 Ω, lo que ayuda a reducir las pérdidas de conducción y mejorar la eficiencia del suministro de energía.

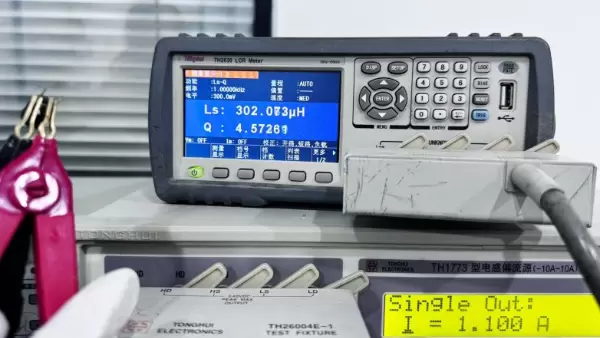

Características actuales: A una corriente de 0,92A, la variación de la inductancia es del 11,98%; a 1,1 A, el aumento de temperatura es de 32,7 °C, aunque la tasa de cambio ha aumentado. Esto indica claramente que el material KN1 ha encontrado un nuevo equilibrio entre la respuesta de frecuencia y las características de polarización de CC, uno que es más propicio para suprimir el ruido de 200 kHz.

Validación exitosa: una mejora de 4 dB y la victoria final

Al recibir las nuevas muestras, el cliente realizó inmediatamente pruebas a nivel de placa. Los resultados fueron alentadores: reemplazar los inductores con componentes de material KN1 mejoró significativamente las emisiones conducidas de la placa de alimentación en la banda de frecuencia de 200 kHz, ¡reduciéndolas en 4 dB en comparación con antes!

Esta mejora crítica de 4 dB alivió en gran medida los desafíos de EMC del cliente. Posteriormente, basándose en esta base y junto con los ajustes de diseño a nivel de placa, el equipo del cliente reemplazó un paquete de resistencia único para realizar el ajuste final. Al final, resolvieron con éxito el problema de las excesivas emisiones conducidas y el producto pasó la certificación sin problemas.

Resumen

En este caso, el propio inductor sirvió como "medio" para resolver el problema, pero el verdadero valor reside en la capacidad de Gujing para integrar profundamente componentes disponibles en el mercado con los escenarios de aplicación específicos del cliente para proporcionar soluciones personalizadas. Creemos firmemente que detrás de cada pequeño inductor se encuentra el éxito o el fracaso del producto del cliente. Esta es precisamente la filosofía que Gujing siempre ha defendido: "El inductor es simplemente un medio de producto; resolver los diversos problemas encontrados en la placa es el alma de Gujing".
