Cómo leer códigos de marcado de inductores SMD de forma rápida y precisa

 La lectura de códigos numéricos en un inductor smd requiere tres elementos básicos: dígitos de la base en microhenrios (μH), un multiplicador y la letra "R" como punto decimal.

· 1R0 = 1,0 µH

· 4R7 = 4,7 µH

· 100 = 10 µH

Los técnicos inspeccionan cada inductor smd para verificar los diseños de las placas. Las bases de datos estándar aclaran los valores del inductor SMD durante el montaje. Dominar la selección de inductores SMD y saber cómo elegir un inductor SMD ayuda a los ingenieros a colocar el inductor correcto en los dispositivos modernos. Las pruebas precisas garantizan que cada inductor funcione de manera confiable.

Decodificación de códigos numéricos de inductores SMD

Los componentes más grandes suelen imprimir marcas numéricas directamente en su carcasa superior. Estas marcas revelan parámetros electrónicos esenciales sin requerir mediciones físicas.

Reglas del código de inductor SMD de 3 dígitos

Los fabricantes suelen marcar los componentes estándar utilizando tres dígitos numéricos. Esta notación estandariza los valores de los inductores SMD en todas las líneas de fabricación electrónica globales.

Dígitos y multiplicadores significativos

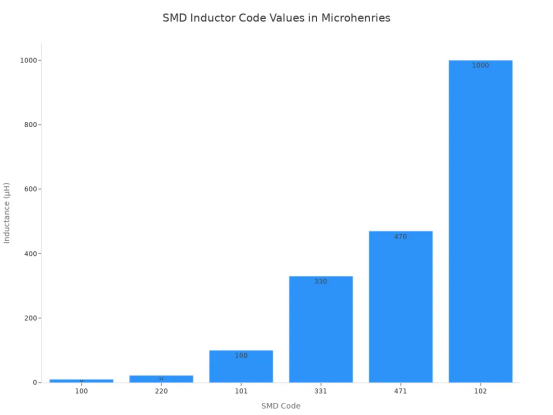

El sistema de tres dígitos utiliza una regla matemática simple:

· Primeros dos dígitos : Representan las principales cifras base significativas.

· Tercer dígito : actúa como un multiplicador de potencia de diez ($10^x$).

· Tolerancia estándar : Generalmente indica una tolerancia estándar del componente del 5%.

Decodificación de valores base de microhenrios (μH)

Los técnicos decodifican un código numérico de tres dígitos tomando los dos primeros dígitos como número base. Multiplican este valor base por 10 elevado a la tercera cifra. Este cálculo produce el resultado final en microhenrios (μH). Por ejemplo, un código de '470' equivale a 47 µH, mientras que '102' equivale a 1000 µH.

Sistemas de marcado de precisión de 4 dígitos

Los componentes de alta precisión exigen una mayor precisión numérica en las placas de circuito. Los fabricantes aplican marcas de cuatro dígitos para especificar tolerancias más estrictas y clasificaciones exactas.

Conversión de valores de alta tolerancia

Los sistemas de cuatro dígitos amplían las reglas básicas de tres dígitos. Los tres primeros personajes establecen cifras significativas. El cuarto personaje proporciona el poder multiplicador.

Ejemplos de códigos de cuatro dígitos

Un ingeniero lee un código de inductor SMD de cuatro dígitos manteniendo los tres dígitos iniciales. Un código que dice "1000" equivale a 100 µH, porque $100 \times 10^0 = 100$. Una marca de "1001" significa 1000 µH ($100 \times 10^1$). Este diseño de precisión permite una lectura precisa de diseños de inductores SMD de alta calidad.

La convención del punto decimal "R"

Las inductancias inferiores a 10 µH requieren una designación decimal. Los códigos numéricos utilizan la letra "R" para representar esta posición del punto decimal.

Valores fraccionarios de microhenrios

El carácter "R" actúa directamente como punto decimal en las etiquetas de componentes de baja inductancia. Este formato evita errores causados ​​por pequeñas marcas de puntos durante la inspección óptica automatizada.

Ejemplos de colocación de submicrohenrios

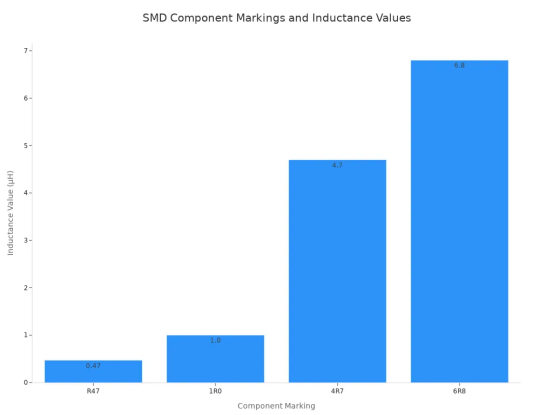

Un pequeño inductor smd marcado "R47" proporciona 0,47 µH de inductancia. Un inductor smd de rango medio con "4R7" proporciona 4,7 µH. Los técnicos descifran rápidamente estos valores de inductores smd para confirmar la ubicación correcta del diseño. Cada inductor de una placa de alimentación desempeña un papel fundamental. Comprender la marca de cada inductor ayuda a mantener la confiabilidad total del circuito.

Tolerancias y marcas alfanuméricas avanzadas

Los diseñadores de circuitos suelen imprimir letras adicionales en las carcasas de los componentes. Estos caracteres indican límites de rendimiento estrictos y sistemas de unidades especializados.

Sufijos de letras de tolerancia

Los sufijos de letras aclaran cuánto se desvía un inductor smd de su valor de inductancia nominal. Los ingenieros verifican estos códigos de sufijo para garantizar el funcionamiento preciso del circuito.

Tolerancias de letras estándar (J, K, M)

Las letras de tolerancia estándar aparecen directamente después de los códigos numéricos en la carcasa del componente. Cada letra mayúscula representa un margen porcentual específico:

Por ejemplo, un técnico lee que un inductor de potencia de 10 µH marcado como "100K" tiene un margen de variación del 10%. El valor real de este inductor oscila entre 9,0 µH y 11,0 µH.

Clasificaciones de tolerancia estricta

Los circuitos de alta frecuencia requieren un comportamiento preciso de los componentes. Los fabricantes especializados utilizan letras adicionales como "B" (±0,1 nH), "C" (±0,2 nH) o "D" (±0,5%) para estándares de tolerancia ultra estrictos. Estas estrictas tolerancias protegen las redes de filtros sensibles de cambios de frecuencia inesperados.

Sistemas de designación de nanohenrios (nH)

Las aplicaciones de alta frecuencia exigen valores de inductancia pequeños por debajo del rango de microhenrios. Los fabricantes utilizan sistemas de notación de nanohenrios para marcar con precisión estas piezas en miniatura.

Regla clave : la letra "N" representa tanto la unidad de nanohenrio como la posición del punto decimal en componentes pequeños.

Usando "N" para nanohenries decimales

Los paquetes físicos más pequeños no pueden contener números decimales largos en sus superficies superiores. Los diseñadores sustituyen la letra "N" para indicar puntos decimales para las clasificaciones de nanohenrios:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33 nH

· R10 = 100 nH (0,10 µH)

Conversión de nanohenrios a microhenrios

Los técnicos convierten nanohenrios en microhenrios dividiendo el valor de nanohenrios por 1000. Un inductor smd marcado "47N" proporciona 47 nH de inductancia. La conversión de 47 nH produce 0,047 µH. Comprender estos pasos de conversión ayuda a los ingenieros a seleccionar el inductor smd correcto para placas de RF de alta frecuencia.

Bases de datos de códigos de referencia cruzada

Las etiquetas de componentes inusuales pueden confundir a los técnicos durante el mantenimiento de rutina de la placa. Las bases de datos de la industria resuelven rápidamente las marcas faltantes o personalizadas.

Usando el libro de códigos SMD

Los ingenieros consultan herramientas de referencia como el Libro de códigos SMD cuando las marcas físicas no coinciden con las reglas numéricas estándar. Estas referencias catalogan miles de códigos de montaje en superficie, configuraciones de pines y estilos de paquetes en tablas de búsqueda organizadas.

Búsqueda de hojas de datos del fabricante

A veces, diferentes proveedores imprimen marcas patentadas en un inductor smd personalizado . La búsqueda de hojas de datos oficiales de los fabricantes confirma los valores precisos del inductor SMD, las clasificaciones de capacidad actuales y las dimensiones físicas del paquete. Verifique siempre los códigos de componentes personalizados antes de soldar piezas de repuesto en un circuito de producción activo.

Identificación de un inductor SMD sin marcar

Los componentes en miniatura suelen carecer de valores numéricos impresos en sus superficies exteriores. Los técnicos se basan en características físicas, etiquetas de placas y pruebas de medidores básicos para identificar un inductor SMD sin marcar.

Características físicas del paquete

La inspección visual proporciona pistas inmediatas sobre el funcionamiento de los componentes. La observación de los materiales de la superficie ayuda a los trabajadores a clasificar correctamente las piezas desconocidas.

Construcción enrollada con alambre versus construcción multicapa

Los ingenieros dividen los componentes en distintos tipos de inductores SMD según su estructura interna. Los diseños bobinados presentan bobinas de cobre visibles envueltas alrededor de un núcleo central. Los diseños multicapa encierran patrones de conductores internos dentro de cuerpos de cerámica o ferrita. Estos diferentes tipos de inductores SMD sirven para aplicaciones específicas de filtrado de ruido o almacenamiento de energía en la electrónica moderna.

Diferencias de color de MLCC y resistencias

Los técnicos distinguen un inductor de un condensador cerámico multicapa comprobando el color exterior del cuerpo. Los inductores cuentan con cuerpos de ferrita de color gris oscuro o negro. Los condensadores presentan colores marrón amarillento o marrón claro en sus superficies exteriores.

Diagnóstico rápido del multímetro

Los instrumentos portátiles básicos confirman la identidad de los componentes en cuestión de segundos. Las pruebas de medidores separan las piezas magnéticas de los condensadores y los circuitos abiertos.

Medición de baja resistencia CC (DCR)

Un técnico configura un multímetro digital para medir la resistencia entre los terminales de los componentes. Un inductor exhibe una resistencia a la corriente continua (DCR) extremadamente baja. El medidor suele leer valores inferiores a 5 ohmios para piezas de alimentación estándar.

Comprobación de continuidad frente a condensadores abiertos

Los multímetros emiten un pitido audible durante las comprobaciones de continuidad en un inductor. El bucle de alambre interno continuo pasa corrientes eléctricas de baja frecuencia fácilmente. Por el contrario, un condensador en buen estado bloquea la corriente continua y muestra una lectura de circuito abierto.

Consejo de diagnóstico : si un componente muestra una resistencia cercana a cero y mantiene un flujo eléctrico continuo, es probable que esté midiendo un inductor o una perla de ferrita en lugar de un condensador.

Designadores de referencia de PCB

Las capas de serigrafía de la placa de circuito impreso ofrecen etiquetas de identificación claras. Las marcas de texto impresas directamente junto a las almohadillas de los componentes guían a los técnicos durante los trabajos de reparación.

Identificación de designadores "L"

Los diseñadores etiquetan los componentes del tablero utilizando prefijos alfanuméricos estandarizados. La letra "L" designa específicamente un inductor estándar en esquemas de circuitos y contornos serigrafiados.

Perlas de ferrita frente a inductores de potencia

Los diseñadores de circuitos distinguen un inductor de potencia estándar de perlas de supresión de alta frecuencia mediante la evaluación de las etiquetas del circuito. La siguiente tabla ilustra códigos designadores comunes que se encuentran en conjuntos de placas de circuito impreso:

Los técnicos revisan estos designadores para seleccionar el componente de reemplazo correcto. El reconocimiento de las etiquetas de PCB evita la instalación inadecuada de componentes de ferrita en las rutas del filtro de potencia.

Cómo probar un inductor SMD

Configuración y accesorios del medidor LCR

Los técnicos necesitan hardware preciso para evaluar con precisión los parámetros de componentes pequeños. Un equipo especializado evita que el ruido electromagnético externo distorsione las mediciones.

Cables de prueba Kelvin de cuatro hilos

Las conexiones Kelvin de cuatro cables aíslan la resistencia del cable de prueba durante las mediciones. Dos cables suministran corriente a través del inductor smd , mientras que dos cables independientes miden la caída de potencial. La bobina primaria de un inductor requiere señales de prueba limpias. Esta configuración de cuatro cables elimina los errores de resistencia de contacto en componentes de placas pequeñas.

Eliminando los parásitos callejeros

Los dispositivos de prueba introducen resistencia, capacitancia e inductancia adicionales en los bucles de medición. Los ingenieros utilizan equipos de prueba dedicados para aislar pequeños valores de inductores SMD de la interferencia de fondo:

Selección de frecuencias de prueba

La inductancia cambia a través de diferentes frecuencias de señal operativa. Los técnicos configuran el equipo de prueba para que coincida con las condiciones exactas del circuito.

Parámetros coincidentes de la hoja de datos

Los fabricantes especifican valores de componentes estándar en frecuencias de prueba fijas. Un inductor exhibe una reactancia magnética variable en diferentes niveles de energía. Un medidor de prueba debe generar la frecuencia de excitación idéntica que figura en la documentación del componente. Hacer coincidir estos parámetros produce lecturas precisas para cada inductor smd probado.

Pruebas de potencia versus alta frecuencia

Los componentes del inductor de la fuente de alimentación funcionan en condiciones de baja frecuencia entre 100 kHz y 3 MHz. Por el contrario, los circuitos de RF requieren pruebas de alta frecuencia cercanas a 100 MHz o más. Cada inductor de alta frecuencia se comporta de manera diferente según la construcción del núcleo. Elegir las frecuencias de prueba adecuadas ayuda a los ingenieros a evaluar el rendimiento del inductor para aplicaciones específicas.

Procedimientos de calibración de accesorios

Los cables de prueba no calibrados introducen errores de medición. Una configuración de prueba precisa mide un inductor sin errores de compensación. La calibración elimina las características físicas residuales de los cables del dispositivo de prueba.

Realizar una calibración abierta

Los técnicos siguen cuatro pasos estructurados para calibrar los accesorios correctamente:

1. Configure el rango de frecuencia de medición y encienda el medidor LCR para permitir la estabilización térmica interna.

2. Inspeccione y limpie los puertos de prueba y el accesorio para garantizar que no exista daño físico o contaminación en el dieléctrico o los conductores.

3. Conecte el estándar abierto al plano de referencia de medición y ejecute la calibración abierta para medir y almacenar la capacitancia parásita (normalmente 0,05–0,2 pF).

4. Conecte el estándar corto en el mismo plano de referencia y ejecute la calibración corta para capturar y registrar la inductancia residual (normalmente 0,1–1 nH).

Realizar una calibración corta

La ejecución de una calibración breve pone a cero la inductancia residual del cable. Los técnicos colocan una barra de cortocircuito de cobre sólido entre los contactos del dispositivo de prueba. La calibración breve protege el pequeño inductor de mediciones de impedancia falsas. Este paso establece una línea de base cero verdadera antes de medir un inductor smd individual. La calibración adecuada garantiza lecturas altamente precisas para cada inductor.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Los circuitos de conmutación de energía requieren diseños de inductores smd robustos con altas corrientes nominales. En su lugar, las redes de comunicación RF priorizan la frecuencia de resonancia propia (SRF) y los valores altos del factor de calidad (Q).

Los ingenieros exploran varios tipos de inductores SMD para cumplir estos diversos objetivos operativos en aplicaciones de alta frecuencia.

Piezas de repuesto con referencias cruzadas

Reemplazar componentes obsoletos requiere especial cuidado. Aprender a elegir un inductor smd para reparaciones implica hacer coincidir los tamaños de huella, los diseños de las almohadillas y los límites térmicos.

1. Revise los parámetros de la hoja de datos original, centrándose en $I_{sat}$, $I_{rms}$ y DCR.

2. Confirme las dimensiones de la huella para garantizar la compatibilidad de la almohadilla.

3. Compare las piezas candidatas con el rango de temperatura de funcionamiento del circuito objetivo.

Comprender cómo elegir un inductor smd protege los circuitos del ruido y fallas de componentes en aplicaciones de alta densidad.

Los técnicos dominan el diagnóstico de componentes leyendo códigos impresos, verificando características físicas de la carcasa y probando parámetros magnéticos con instrumentos calibrados. Una rigurosa disciplina de prueba requiere poner a cero los parásitos de los accesorios en los medidores LCR antes de medir cualquier inductor SMD de bajo valor. Las mediciones precisas verifican la resistencia de CC y confirman las clasificaciones de inductancia en frecuencias operativas estándar. Mantener las hojas de datos accesibles simplifica la selección del inductor smd y guía a los técnicos sobre cómo elegir un inductor smd para reparaciones exitosas de la placa. Un técnico reemplaza un inductor dañado solo después de hacer coincidir las huellas físicas, los límites de corriente de saturación y la tolerancia térmica.

Preguntas frecuentes

¿Cómo identifica un técnico un inductor smd sin código impreso?

Un técnico verifica el color de la carrocería y mide la baja resistencia de CC para identificar un inductor SMD . Los cuerpos de carbón oscuro con resistencia cercana a cero indican bobinas magnéticas.

Consejo de diagnóstico rápido : siempre verifique las etiquetas serigrafiadas de PCB. La letra "L" confirma una bobina magnética estándar, mientras que "FB" indica una perla de ferrita.

¿Qué significa la letra "R" en la carcasa de un componente?

La letra "R" representa un punto decimal para valores inferiores a 10 microhenrios. Un pequeño inductor marcado "4R7" proporciona 4,7 microhenrios. Este formato de notación evita la lectura errónea de pequeños puntos decimales impresos durante el ensamblaje automatizado de la placa.

¿Qué sucede cuando un inductor excede su corriente de saturación?

Cuando un inductor excede su límite de corriente de saturación, su inductancia cae rápidamente. El núcleo magnético se sobrecalienta rápidamente, lo que reduce la eficiencia energética general del circuito y corre el riesgo de inestabilidad inmediata del voltaje.

¿Por qué los ingenieros utilizan cables Kelvin de cuatro hilos durante las pruebas?

Los cables de prueba Kelvin de cuatro hilos aíslan la resistencia del cable de prueba durante mediciones de alta precisión. Dos cables suministran corriente, mientras que dos cables independientes miden la caída de potencial. Esta configuración elimina los errores de resistencia de contacto en piezas pequeñas de la placa.

¿En qué se diferencia un inductor de una perla de ferrita?

Un inductor almacena energía magnética para filtrar señales de baja frecuencia o regular el voltaje de salida. Una perla de ferrita disipa el ruido de alta frecuencia directamente en forma de energía térmica. Las serigrafías de PCB marcan las cuentas con "FB" en lugar de "L".

¿Qué tolerancia representa la letra "K"?

El sufijo de letra mayúscula "K" especifica un margen de tolerancia de ±10%. Un inductor marcado como "100K" oscila entre 9,0 y 11,0 microhenrios durante el funcionamiento normal del circuito.

¿Por qué los circuitos de alta frecuencia requieren piezas con tolerancias estrictas?

Un inductor de alta frecuencia exige un comportamiento eléctrico preciso. Los estrictos índices de tolerancia protegen las redes de filtros sensibles de cambios de frecuencia inesperados, lo que garantiza una transmisión de señal estable en aplicaciones inalámbricas modernas.
