Cómo seleccionar el inductor SMD adecuado para diseños de PCB de alta densidad

Los diseños de PCBA de alta densidad imponen exigencias estrictas a los circuitos de potencia. Un inductor SMD incorrecto puede causar problemas térmicos y ruido EMI en el diseño de la PCB. El sobrecalentamiento, la saturación magnética y la interferencia de la señal a menudo resultan del espacio limitado en la placa. La selección exitosa de un inductor SMD requiere un cuidadoso equilibrio de tamaño, rendimiento eléctrico y gestión térmica. Los ingenieros deben evaluar especificaciones clave, como la corriente de saturación y la frecuencia de autorresonancia. También deben considerar los requisitos específicos de la aplicación. Las opciones adecuadas de tecnología de montaje en superficie mejoran la confiabilidad en diseños densos. El diseñador debe entender cómo elegir un inductor smd que cumpla con las limitaciones actuales y de espacio. Este proceso de selección afecta directamente el rendimiento general y la longevidad del diseño. El rendimiento del inductor en condiciones de alta corriente es fundamental.

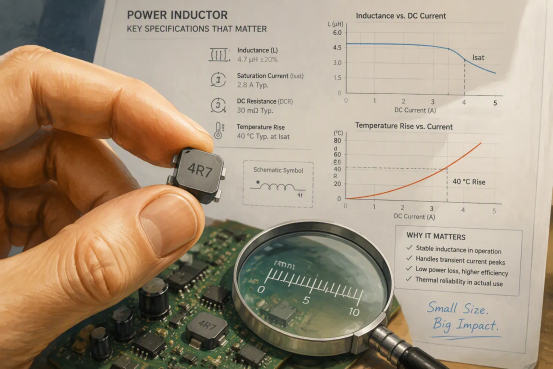

Cómo elegir un inductor SMD: especificaciones clave

La selección del componente correcto comienza con la comprensión de las especificaciones clave del inductor SMD que rigen el rendimiento en diseños densos. Los ingenieros deben evaluar varios parámetros eléctricos antes de comprometerse con un número de pieza. Estos parámetros determinan si el inductor funcionará de manera confiable en condiciones del mundo real o fallará prematuramente. Las especificaciones más críticas incluyen el valor de inductancia, la corriente nominal, la corriente de saturación, DCR, el factor Q y la frecuencia de autorresonancia. Cada parámetro interactúa con los demás y el proceso de selección requiere equilibrarlos con las demandas de la aplicación.

Corriente de saturación y corriente nominal

La corriente de saturación (Isat) representa el nivel actual en el que la inductancia cae en un porcentaje específico, generalmente entre un 20 y un 30 % desde su valor de corriente cero. Para SMD Tiny Power Chokes , esta caída se define comúnmente en -35% de inductancia en relación con la medición inicial. Cuando el núcleo se satura, el inductor pierde su eficacia magnética y el circuito experimenta inestabilidad. La corriente surge como un cortocircuito, lo que puede destruir el transistor de conmutación o activar la protección contra sobrecorriente. Este modo de falla se vuelve especialmente peligroso en diseños de alta densidad donde los márgenes térmicos y espaciales son estrechos.

La corriente nominal (Irms) define la corriente CC máxima que el inductor puede transportar sin exceder un aumento de temperatura específico. Para un inductor doble, cada devanado que pasa su corriente nominal provoca un aumento de +20 °C, y ambos devanados juntos suman +40 °C, lo que representa el límite térmico conservador. Estas dos calificaciones son restricciones independientes. La corriente de saturación debe exceder la corriente máxima del inductor, calculada como la corriente de entrada promedio más la mitad de la corriente de rizado. Los ingenieros deben seleccionar un inductor smd con Is al menos entre un 20 y un 25 % más alto que el pico para proporcionar un margen de variación térmica y envejecimiento. Mientras tanto, la corriente nominal debe soportar la carga térmica continua sin pérdidas excesivas de I²R.

Según la guía LCSC, las clasificaciones de corriente de saturación para los inductores SMD suelen oscilar entre 10 mA y 30 A. Para los inductores de potencia utilizados en convertidores CC-CC, las clasificaciones de hasta 30 A son comunes. Los inductores de potencia de alambre plano de alta corriente amplían aún más estos límites. La serie IN alcanza una corriente de saturación máxima de 85 A, mientras que la serie LP05 alcanza 55 A. La serie LP06 ofrece 75 A, la serie LP07 alcanza 85 A y la serie LP08 proporciona 45 A. Estos componentes demuestran que los diseños de PCB de alta densidad pueden adaptarse a demandas de corriente sustanciales cuando se elige la pieza correcta.

Frecuencia autorresonante y DCR

La frecuencia de autorresonancia (SRF) marca el punto donde la capacitancia parásita del inductor resuena con su inductancia. Por encima de esta frecuencia, el componente se comporta de forma capacitiva en lugar de inductiva. La frecuencia de funcionamiento debe permanecer muy por debajo del SRF para mantener un comportamiento inductivo adecuado. Los diseños de alta densidad a menudo elevan las frecuencias de conmutación para reducir los tamaños de los componentes pasivos, lo que hace que SRF sea una verificación crítica durante la selección del inductor SMD.

La resistencia CC (DCR) provoca directamente la pérdida de potencia I²R en el devanado. Los valores de DCR más bajos reducen las pérdidas de conducción y mejoran la eficiencia general, especialmente en rutas de alta corriente. El factor Q mide la eficiencia del inductor a una frecuencia específica, que representa la relación entre reactancia y resistencia. Diferentes aplicaciones exigen diferentes objetivos de factor Q. Los circuitos de resonancia de alta frecuencia y los filtros de RF requieren un Q muy alto para minimizar la pérdida de energía y mantener la integridad de la señal. Las aplicaciones de transferencia de energía y acoplamiento del lado de potencia necesitan un Q bajo a medio con una DCR muy baja para minimizar las pérdidas de conducción. Los inductores de filtro de potencia y los inductores CC-CC SMPS priorizan una DCR muy baja como factor principal de eficiencia, ya que las pérdidas resistivas afectan directamente el rendimiento de la conversión de energía.

El material del núcleo también influye en la eficiencia. Los núcleos de ferrita y nanocristalinos exhiben una baja pérdida en el núcleo a altas frecuencias, lo que reduce el desperdicio de energía durante la conmutación de alta velocidad. Los núcleos de polvo de hierro cuestan menos pero funcionan mal a altas frecuencias. La compensación entre bajas pérdidas y costos afecta directamente el objetivo de eficiencia versus el presupuesto en diseños de alta densidad. La gestión térmica sigue siendo igualmente importante, ya que una mala disipación de calor degrada la eficiencia y la confiabilidad en PCB cerrados y con limitaciones de espacio.

Selección de inductores SMD: tamaño de equilibrio y rendimiento térmico

La huella física de un inductor smd influye directamente en sus capacidades eléctricas. Los diseñadores se enfrentan a una tensión fundamental: los paquetes más pequeños conservan una preciosa superficie del tablero, pero también limitan la geometría sinuosa y el volumen del núcleo. Estas limitaciones aumentan la DCR y reducen la corriente de saturación. El resultado es un componente que genera más calor y transporta menos corriente. Los ingenieros deben evaluar esta compensación cuidadosamente durante la selección del inductor SMD.

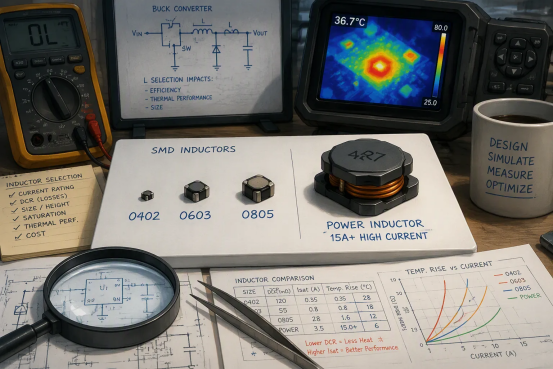

Elegir el paquete adecuado para las necesidades actuales

Los tamaños de paquete estándar, como 0402, 0603 y 0805, representan puntos de partida comunes para muchos diseños. Cada tamaño ofrece distintas ventajas y limitaciones. Un paquete 0402 ocupa un espacio mínimo, lo que lo hace atractivo para diseños ultracompactos. Sin embargo, su pequeña área de bobinado impone una mayor resistencia y reduce la sección transversal del conductor. La corriente de saturación cae en consecuencia, lo que limita el componente a aplicaciones de baja potencia. Un paquete 0603 proporciona un término medio, equilibrando la huella con la capacidad actual moderada. El paquete 0805 maneja corrientes más altas de manera más cómoda, pero su mayor tamaño consume un valioso espacio en la placa.

El proceso de selección debe hacer coincidir el paquete con la demanda actual real. Por ejemplo, un convertidor CC-CC que entrega 2 A de corriente continua requiere un inductor con una corriente de saturación muy por encima de ese nivel. Un paquete 0402 pequeño normalmente no puede cumplir con este requisito sin saturarse. El diseñador debe pasar a un paquete más grande o seleccionar una construcción especializada de alta corriente. Los inductores de potencia de alambre plano de alta corriente demuestran claramente este principio. La serie IN alcanza una corriente de saturación máxima de 85 A, mientras que la serie LP05 alcanza 55 A. Estos componentes utilizan espacios más grandes y devanados optimizados para ofrecer un manejo de corriente sustancial. La serie LP06 ofrece 75 A, la serie LP07 alcanza 85 A y la serie LP08 proporciona 45 A. Estas opciones muestran que los diseños de alta densidad pueden adaptarse a importantes demandas de corriente cuando se elige la pieza correcta.

Gestión de la disipación de calor con DCR bajo

La resistencia CC determina la pérdida de potencia resistiva en el devanado. La potencia disipada es igual al cuadrado de la corriente multiplicado por la resistencia. Un valor DCR más bajo reduce directamente esta pérdida, manteniendo el componente más frío durante el funcionamiento. Esta relación se vuelve crítica en tableros densos donde el flujo de aire está restringido y los componentes adyacentes irradian calor. La gestión térmica es esencial en diseños de alta densidad y la selección de un inductor con buen rendimiento térmico es una consideración primordial.

El espesor del cobre juega un papel importante en el rendimiento del DCR. Una sección transversal de cobre adecuada reduce la resistencia y mejora la distribución del calor por el cuerpo del componente. Los devanados más gruesos también conducen el calor fuera del núcleo de manera más eficaz. La especificación de corriente nominal refleja este comportamiento térmico. Para un inductor doble, cada devanado que pasa su corriente nominal provoca un aumento de +20 °C, y ambos devanados juntos suman +40 °C, lo que representa el límite térmico conservador. Los ingenieros deben verificar que la corriente de funcionamiento continua se mantenga por debajo de este valor nominal para evitar un aumento excesivo de temperatura.

El objetivo de eficiencia de la aplicación también influye en el requisito de DCR. Los inductores de filtro de potencia y los inductores CC-CC SMPS priorizan una DCR muy baja como factor principal de eficiencia. Las pérdidas resistivas afectan directamente el rendimiento de la conversión de energía, por lo que minimizar la DCR mejora la eficiencia general del sistema. La selección del material del núcleo también afecta el comportamiento térmico. Los núcleos de ferrita y nanocristalinos exhiben una baja pérdida en el núcleo a altas frecuencias, lo que reduce el desperdicio de energía durante la conmutación de alta velocidad. Los núcleos de polvo de hierro cuestan menos pero funcionan mal a altas frecuencias, generando más calor. La compensación entre bajas pérdidas y costos afecta directamente el objetivo de eficiencia versus el presupuesto en diseños de alta densidad. Un inductor smd bien elegido equilibra el tamaño del paquete, el DCR y la capacidad de corriente para cumplir con los requisitos térmicos y eléctricos.

Inductores blindados versus no blindados para control EMI

La interferencia electromagnética plantea un serio desafío en los diseños de PCB de alta densidad. El campo magnético generado por un inductor puede irradiarse hacia los circuitos circundantes, provocando diafonía y degradación de la señal. Este problema se intensifica a medida que se reduce el espacio en la placa y aumenta la densidad de los componentes. La elección entre construcciones blindadas y no blindadas afecta directamente el rendimiento de EMI y el éxito general del diseño.

Cuándo elegir inductores blindados

Los inductores blindados utilizan una estructura magnética o compuesta que confina el campo magnético dentro del cuerpo del componente. Esta construcción evita que el flujo perdido se filtre en trazas, vías y circuitos analógicos sensibles adyacentes. Los diseñadores deberían preferir los tipos blindados cuando el inductor se encuentra cerca de nodos de alta impedancia, circuitos de medición de precisión o terminales frontales de RF. Los convertidores de conmutación de alta frecuencia también se benefician del blindaje porque las rápidas transiciones de corriente generan fuertes pulsos magnéticos que se acoplan fácilmente a los conductores cercanos.

Las ventajas van más allá del rendimiento inmediato del circuito. La reducción de los campos magnéticos perdidos ayuda a mantener la integridad de la señal en todo el tablero. Esta mejora simplifica el cumplimiento de los estándares EMC durante las pruebas de certificación. Los ingenieros suelen ahorrar un tiempo considerable durante la resolución de problemas porque los componentes blindados eliminan una fuente de ruido común. Para diseños de alta densidad donde múltiples rieles eléctricos operan muy cerca, el aislamiento proporcionado por inductores blindados resulta esencial. El proceso de selección de inductores smd debe priorizar el blindaje siempre que las limitaciones de diseño obliguen a los circuitos sensibles a acercarse a las rutas de alimentación.

Impacto en la huella y el costo

Las construcciones blindadas normalmente requieren material adicional alrededor del devanado para contener el flujo magnético. Esta estructura adicional aumenta la altura y el espacio del componente en comparación con sus equivalentes sin blindaje. La complejidad añadida de fabricación también eleva el coste unitario. Los diseñadores deben sopesar estas penalizaciones con los beneficios de EMI. Los inductores sin blindaje ofrecen un perfil más pequeño y un precio más bajo, lo que los hace atractivos para productos de consumo sensibles a los costos con un generoso espacio en la placa.

Sin embargo, el cálculo del costo cambia cuando se hacen necesarias contramedidas EMI. Agregar perlas de ferrita, latas de blindaje o componentes de filtrado adicionales para compensar un inductor sin blindaje a menudo cuesta más que seleccionar una pieza blindada inicialmente. El costo total del sistema, no sólo el precio de los componentes, debe guiar la decisión. Para aplicaciones automotrices, médicas e industriales donde la confiabilidad y la certificación son importantes, los inductores blindados representan la opción más segura. El proceso de cómo elegir un inductor SMD debe tener en cuenta estas compensaciones a nivel del sistema. Un inductor blindado que evita un ciclo de rediseño ofrece un mejor valor que una pieza más barata que crea problemas de cumplimiento.

Seleccionar la construcción del inductor SMD adecuada

La construcción interna de un inductor smd determina su rendimiento más que cualquier otro factor. Los ingenieros deben comprender cómo cada enfoque de fabricación da forma al comportamiento eléctrico, las características térmicas y las dimensiones físicas. El proceso de selección de inductores smd se reduce significativamente una vez que el tipo de construcción coincide con la frecuencia de la aplicación y las demandas actuales.

Inductores bobinados y multicapa

Los inductores bobinados utilizan una bobina de alambre de cobre aislado enrollado alrededor de un núcleo de ferrita o hierro. Esta construcción ofrece un manejo de alta corriente y una DCR baja porque la sección transversal del cable sigue siendo sustancial. Las técnicas de bobinado vertical permiten que la bobina se mantenga erguida, lo que reduce el espacio que ocupa y mantiene la inductancia. Esta orientación resulta valiosa en diseños de PCB de alta densidad donde el espacio horizontal es escaso. Las piezas bobinadas destacan en circuitos de conversión de energía que exigen una inductancia estable bajo cargas pesadas.

Los inductores multicapa apilan finas capas de cerámica o ferrita con patrones conductores impresos. El proceso de fabricación crea un componente compacto y monolítico con un excelente comportamiento en alta frecuencia. Estas piezas son adecuadas para el filtrado de RF y el acondicionamiento de señales, donde la capacitancia parásita debe ser mínima. Sin embargo, la construcción multicapa limita la capacidad actual en comparación con sus equivalentes bobinados. Las finas pistas conductoras aumentan la resistencia y generan más calor bajo carga sostenida. Los diseñadores eligen piezas multicapa cuando el espacio del tablero supera los requisitos actuales.

Inductores moldeados y de película delgada

Los inductores moldeados utilizan un proceso de moldeo por compresión que incrusta el devanado en un compuesto magnético. Esta técnica reduce las fugas de flujo y mejora el comportamiento de la corriente de saturación. La estructura moldeada ofrece una mayor densidad de potencia y una supresión de EMI más fuerte que los inductores bobinados convencionales. Estos componentes se adaptan a convertidores CC-CC de alta potencia y rieles de alimentación de CPU/GPU donde el espacio en la placa es escaso.

Las ventajas de la construcción moldeada incluyen:

· Zumbido ultrabajo procedente de la estructura moldeada, lo que mejora la experiencia del usuario del centro de datos

· Pérdida central extremadamente baja con excelente saturación suave para operación de alta frecuencia

· Diseño delgado que ahorra espacio de instalación para montaje de alta densidad

· Amplio rango de temperatura de funcionamiento de -55°C a +170°C para entornos hostiles

· Calificación AEC-Q200 que garantiza una alta confiabilidad para sistemas automotrices

Para aplicaciones de procesadores de IA, los inductores moldeados ofrecen rangos de inductancia de 56 a 82 nH con DCR tan bajo como 0,19 mΩ. Estos rieles de voltaje ultrabajo y alta corriente se encuentran más cerca de los procesadores. El tamaño compacto permite la miniaturización, mientras que los rangos de temperatura ampliados admiten una carga térmica sostenida. Los sistemas automotrices se benefician de una construcción robusta contra vibraciones y golpes, fundamental para los cargadores a bordo, los sistemas de gestión de baterías y los sistemas avanzados de asistencia al conductor.

Los inductores de película delgada utilizan técnicas de deposición de precisión para crear componentes de bajo perfil extremadamente precisos. Destacan en aplicaciones de RF que requieren tolerancia estricta y coeficientes de temperatura estables. El proceso de fabricación limita la capacidad actual, lo que los hace inadecuados para el suministro de energía. La decisión de cómo elegir un inductor SMD depende en última instancia de si el circuito prioriza el manejo de potencia o la precisión de la señal. Cada tipo de construcción tiene un propósito distinto y la selección debe reflejar el objetivo principal del diseño.

La selección exitosa de un inductor SMD comienza con la definición de especificaciones críticas. Los ingenieros deben verificar que la corriente de saturación exceda la corriente máxima, confirmar que el SRF se encuentra por encima de la frecuencia de operación y comparar el DCR con los presupuestos térmicos. La relación tamaño-térmica exige una evaluación cuidadosa del paquete. Las decisiones de blindaje dependen de los requisitos de EMI y de los circuitos sensibles cercanos. El tipo de construcción debe coincidir con la frecuencia de la aplicación y las necesidades actuales.

No existe ningún mejor inductor. La elección correcta depende enteramente de limitaciones de diseño específicas. Cada diseño de PCB presenta desafíos únicos que requieren diferentes soluciones.

Lista de verificación final: antes de finalizar, verifique que la corriente de saturación exceda la corriente máxima, que el SRF permanezca por encima de la frecuencia de operación, que el DCR cumpla con el presupuesto térmico y que el paquete se ajuste al diseño con un espacio adecuado para la disipación de calor. Este flujo de trabajo de selección de inductores garantiza un rendimiento confiable en diseños densos.

Preguntas frecuentes

¿Qué sucede si un inductor se satura durante el funcionamiento?

La saturación hace que la inductancia caiga bruscamente, a menudo entre un 20% y un 30% de su valor nominal. Entonces el componente se comporta como un cortocircuito, permitiendo que fluya una corriente excesiva. Esta condición puede dañar los transistores de conmutación o activar los circuitos de protección. Los ingenieros deben verificar que la corriente de saturación exceda la corriente operativa máxima con un margen adecuado.

¿Cómo afecta el tamaño del paquete al rendimiento térmico?

Los paquetes más pequeños como el 0402 ofrecen un espacio de bobinado limitado, lo que aumenta la DCR y reduce la capacidad de corriente. Un DCR más alto genera más calor a través de pérdidas I²R. Un paquete más grande permite devanados de cobre más gruesos, lo que reduce la resistencia y mejora la disipación del calor. El proceso de selección debe equilibrar las limitaciones de la huella con los requisitos térmicos.

¿Cuándo debería un diseñador elegir un inductor blindado?

Los inductores blindados confinan el campo magnético dentro del cuerpo del componente, reduciendo la EMI y la diafonía. Los diseñadores deben seleccionar tipos blindados cuando el inductor se encuentra cerca de circuitos analógicos sensibles, nodos de conmutación de alta frecuencia o terminales frontales de RF. El material agregado aumenta la huella y el costo, pero evita costosos ciclos de rediseño causados ​​por problemas de interferencia.

¿Cuál es la diferencia entre corriente nominal y corriente de saturación?

La corriente nominal define la corriente CC máxima sin exceder un aumento de temperatura específico, normalmente de +20 °C a +40 °C. La corriente de saturación marca el punto donde la inductancia cae en un porcentaje específico. Ambas restricciones son importantes durante la selección del inductor smd. La corriente nominal maneja la carga térmica continua, mientras que la corriente de saturación debe cubrir condiciones transitorias máximas.

¿Cómo comienza el flujo de trabajo de selección de inductores?

El flujo de trabajo comienza con la definición de las especificaciones clave del inductor SMD: valor de inductancia, corriente de saturación, DCR y frecuencia de autorresonancia. Luego, los ingenieros evalúan el tamaño del paquete en comparación con las demandas actuales y los presupuestos térmicos. Las decisiones de blindaje se toman en función de los requisitos de EMI. Finalmente, el tipo de construcción coincide con las necesidades de frecuencia y energía de la aplicación. Este enfoque sistemático garantiza un rendimiento confiable en diseños de PCB densos.
