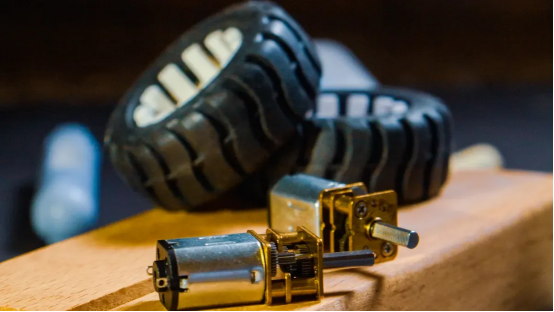

La aplicación de inductores en forma de I en circuitos de accionamiento de motores domésticos inteligentes

Los inductores en forma de I desempeñan un papel vital en los circuitos de accionamiento de motores domésticos inteligentes. Filtran el ruido, estabilizan la corriente y aumentan la eficiencia general. Estos pequeños componentes ayudan a los diseñadores a satisfacer las demandas compactas, silenciosas y de ahorro de energía de los dispositivos domésticos inteligentes modernos.

Los ingenieros valoran estos inductores por su capacidad para suavizar las fluctuaciones de voltaje y suprimir las interferencias eléctricas. Un inductor bien elegido también extiende la vida útil de los circuitos de accionamiento del motor y mantiene un rendimiento constante en diferentes condiciones operativas.

Este artículo explica qué es un inductor en forma de I, por qué es importante en los motores y qué beneficios aporta a las aplicaciones domésticas inteligentes. Los lectores también encontrarán orientación práctica sobre cómo seleccionar e integrar inductores en sus propios diseños.

Conclusiones clave

· Los inductores en forma de I filtran el ruido y estabilizan la corriente en los motores. Estas acciones mejoran la eficiencia y prolongan la vida útil del circuito.

· El diseño compacto y la alta corriente de saturación hacen que estos inductores sean perfectos para dispositivos domésticos inteligentes pequeños y potentes.

· Elija el inductor correcto haciendo coincidir la inductancia, la clasificación de corriente y la frecuencia con su controlador. Esta selección garantiza un rendimiento confiable.

· Coloque el inductor cerca del conductor y evite sensores sensibles. Una buena ubicación reduce las interferencias y mantiene el sistema limpio.

¿Qué es un inductor en forma de I?

Estructura y principios básicos

Un inductor en forma de I utiliza un núcleo magnético en forma de varilla o barra con alambre enrollado alrededor. Este diseño difiere de los tipos toroidales o de circuito cerrado. La estructura abierta brinda a los ingenieros un fácil acceso para el bobinado y el montaje.

Un inductor almacena energía en un campo magnético cuando la corriente fluye a través de sus bobinas. Esta propiedad hace que el componente sea útil para suavizar las fluctuaciones de voltaje y filtrar el ruido de alta frecuencia. El núcleo magnético concentra las líneas de campo y aumenta la inductancia.

Los núcleos de ferrita admiten operaciones de alta frecuencia con baja pérdida de energía. Los diseñadores utilizan ampliamente estos núcleos para conmutar fuentes de alimentación y filtros. El material soporta cambios rápidos sin calentamiento excesivo.

Propiedades eléctricas clave

La inductancia de un inductor depende del material del núcleo, las vueltas del devanado y las dimensiones físicas. Un mayor número de vueltas aumenta la inductancia pero también aumenta la resistencia de CC. Los ingenieros equilibran estas compensaciones para cada aplicación.

El voltaje y la corriente de los inductores siguen una relación definida. El voltaje en el componente depende de qué tan rápido cambia la corriente con el tiempo. Este comportamiento permite que un inductor se oponga a cambios repentinos en el flujo de corriente.

Los materiales de ferrita funcionan bien en un amplio rango de frecuencias. Mantienen bajas las pérdidas del núcleo durante el funcionamiento con CA. Esta característica se adapta a los circuitos de conversión de energía que conmutan a altas velocidades.

Un inductor en forma de I también maneja una corriente sustancial antes de la saturación. El diseño del núcleo de varilla proporciona un rendimiento estable en espacios compactos. Estas piezas encajan bien en motores domésticos inteligentes y circuitos similares.

Por qué son importantes los inductores en los motores

Los circuitos de accionamiento dependen de inductores para filtrado, oscilación, retardo y muesca. Un inductor cambia la fase de la corriente en relación con el voltaje. Esta relación de fases ayuda a que el variador arranque correctamente y desarrolle una dirección de rotación y un par definidos. Sin este cambio de fase, el accionamiento produciría un movimiento inconsistente. La conmutación de FET e inductores juntos determina el tamaño y el rendimiento de cualquier convertidor de potencia. Los diseñadores consideran estos componentes como las partes más influyentes en el diseño del convertidor. Los circuitos de conmutación modernos logran habitualmente una eficiencia energética superior al 95 por ciento con inductores cuidadosamente seleccionados.

Supresión de ruido y EMI

El ruido de conmutación amenaza el funcionamiento fiable de los dispositivos domésticos inteligentes. Los inductores sirven como filtros de accionamiento del motor que impiden que el ruido de alta frecuencia se propague a través de la fuente de alimentación. Un inductor presenta alta impedancia a señales de alta frecuencia. Esta impedancia aumenta a medida que aumenta la frecuencia. El inductor refleja el ruido hacia su fuente en lugar de dejarlo pasar. Estas piezas son filtros valiosos para interferencias no deseadas. El inductor atenúa los bordes de conmutación agudos y reduce la radiación electromagnética del sistema. Esta acción de estrangulamiento y filtrado mantiene limpia la línea eléctrica para otros componentes sensibles.

La reducción efectiva de EMI requiere hacer coincidir el componente con la frecuencia de conmutación del controlador. Una falta de coincidencia reduce la eficacia del filtrado y permite que se escape el ruido. Los diseñadores combinan inductores con condensadores para crear filtros de línea que eliminan el ruido diferencial y de modo común. El inductor maneja la impedancia en serie mientras que los capacitores proporcionan una ruta en derivación a tierra. Estas redes de filtros ayudan al producto a lograr el cumplimiento de EMC/EMI con los estándares regulatorios. Pasar estas pruebas es esencial para vender productos para el hogar inteligente en los mercados globales.

Suavizado de corriente y control térmico

Un inductor resiste cambios repentinos de corriente. Esta propiedad lo hace ideal para suavizar la corriente pulsada de un convertidor de conmutación. El inductor almacena energía en su campo magnético cuando el interruptor está encendido. Libera esa energía cuando el interruptor se apaga. Esta acción llena los espacios entre pulsos y crea un flujo de corriente constante a través de los devanados. Una corriente más suave reduce la ondulación del par y mejora la calidad del movimiento.

La corriente suave también reduce la ondulación y evita el calentamiento excesivo en el sistema. Los grandes transitorios de corriente generan calor en los devanados y en la electrónica del accionamiento. El inductor limita la tasa de cambio en el flujo. Esta limitación reduce los valores máximos y distribuye la carga térmica a lo largo del ciclo de conmutación. Las temperaturas de funcionamiento más bajas prolongan la vida útil de los condensadores, los FET y el propio variador. La gestión térmica se vuelve más sencilla cuando el inductor maneja energía transitoria.

Un inductor da forma a las formas de onda de corriente y voltaje dentro del circuito. La configuración adecuada de la forma de onda reduce la tensión en los FET de conmutación y mejora la eficiencia general. Una forma de onda limpia contiene menos armónicos que de otro modo desperdiciarían energía en forma de calor. El inductor también ayuda a mantener un flujo de corriente continuo durante condiciones de carga ligera.

La frecuencia juega un papel directo en el comportamiento y la selección de los componentes. Frecuencias de conmutación más altas permiten el uso de valores de inductancia más pequeños. Los inductores más pequeños ahorran espacio en la placa y reducen el costo de los componentes. El material del núcleo debe soportar la frecuencia de operación sin pérdidas excesivas. Los materiales de ferrita destacan en altas frecuencias y mantienen bajas las pérdidas en el núcleo. Los diseñadores deben verificar que el núcleo no se sature en el pico de corriente.

La corriente alterna en el variador también afecta el rendimiento. La señal alterna crea un campo magnético cambiante en el núcleo. Las pérdidas del núcleo aumentan con la frecuencia y con la amplitud de CA. Estas pérdidas aparecen como calor que debe gestionarse mediante un diseño adecuado. Los diseñadores eligen materiales que equilibren las pérdidas del núcleo con el valor de inductancia requerido para la aplicación.

El inductor en forma de I es una opción común para estos diseños de variadores. Su estructura de varilla abierta proporciona una inductancia estable en un tamaño compacto. El componente maneja altos niveles de saturación antes de que el núcleo se sature. Este margen garantiza un funcionamiento fiable durante el arranque y las condiciones de fallo. La construcción simple también mantiene bajos los costos para una producción de gran volumen.

Beneficios para aplicaciones de hogar inteligente

Tamaño compacto y alta saturación

Los dispositivos domésticos inteligentes exigen componentes pequeños que soporten cargas pesadas. Un inductor en forma de I ofrece ambas cualidades. El diseño de su núcleo de varilla incluye una alta inductancia en un tamaño reducido. Este tamaño compacto ahorra valioso espacio en la placa en los circuitos de accionamiento de motores.

La corriente de alta saturación es otra ventaja crítica. El inductor mantiene un rendimiento estable cuando aumenta la corriente durante el arranque del motor. No pierde inductancia en condiciones de carga máxima. Esta confiabilidad mantiene el variador funcionando durante ciclos operativos exigentes.

Gujing aporta más de 23 años de experiencia en fabricación a este campo. La empresa desarrolla más de 20.000 formulaciones de materiales de núcleo magnético. Sus líneas de producción superan el 90 por ciento de automatización. Estas capacidades garantizan una calidad constante en cada lote. Gujing posee las certificaciones IATF 16949 e ISO 9001.

Baja pérdida de núcleo y rentabilidad

La baja pérdida del núcleo se traduce directamente en ahorro de energía. El inductor desperdicia menos energía en forma de calor durante las operaciones de conmutación. Esta eficiencia respalda el funcionamiento silencioso y fresco que esperan los usuarios de hogares inteligentes. Las menores pérdidas también reducen la tensión en los componentes cercanos.

La rentabilidad es importante para los productos de consumo de gran volumen. La sencilla construcción de un inductor en forma de I mantiene bajos los gastos de fabricación. Gujing ofrece una amplia gama de productos para satisfacer diferentes necesidades de diseño. La línea incluye las series DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 y DLGB3X. Las opciones adicionales cubren las series DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 y DLGBX .

Estos inductores sirven para fuentes de alimentación conmutadas, convertidores CC-CC, dispositivos domésticos inteligentes, motores eléctricos, controladores LED y electrodomésticos. La respuesta de frecuencia de CA permanece estable en todas las condiciones de funcionamiento. Los diseñadores obtienen una solución flexible y asequible para la regulación de voltaje y el filtrado de ruido.

Seleccionar el inductor correcto

Clasificaciones de inductancia y corriente

El valor de la inductancia es la primera especificación que debe determinar un diseñador. Este valor establece cuánta energía almacena el componente y qué tan bien suaviza la onda de corriente. Una inductancia más alta proporciona un mejor filtrado pero responde más lentamente a los cambios de carga. Una inductancia más baja reacciona más rápido pero permite que pase más ondulación. Los ingenieros calculan el valor objetivo a partir de la frecuencia de conmutación, el nivel de ondulación aceptable y los requisitos de carga del motor.

La corriente nominal define la carga máxima que la pieza puede soportar de forma continua. Los diseñadores también deben comprobar la corriente de saturación, que es el punto donde el núcleo pierde sus propiedades magnéticas. Superar este límite provoca una caída brusca de la inductancia y puede dañar el variador. Un diseño seguro mantiene la corriente operativa máxima muy por debajo del umbral de saturación. La reducción térmica también es importante, porque la resistencia aumenta con la temperatura y reduce la capacidad de corriente efectiva.

La tensión y la corriente de los inductores siguen una relación definida en cada ciclo de conmutación. El voltaje a través del devanado depende de qué tan rápido cambia la corriente con el tiempo. Este comportamiento permite que el componente se oponga a cambios repentinos de flujo. Los diseñadores utilizan este principio para predecir la ondulación y verificar que la pieza satisfaga las necesidades del circuito.

Gujing ofrece servicios de personalización para valores de inductancia únicos, dimensiones de paquete, clasificaciones actuales o diseños específicos de aplicaciones. Ingenieros experimentados respaldan cada proyecto, desde la evaluación de aplicaciones y la selección de materiales magnéticos hasta la optimización estructural, la producción de prototipos, la verificación del rendimiento y la fabricación en masa. Este soporte ayuda a los diseñadores a pasar del concepto a la producción sin demoras.

Restricciones de frecuencia y tamaño

La frecuencia de funcionamiento del accionamiento determina el proceso de selección. Velocidades de conmutación más altas permiten valores de inductancia más pequeños, lo que ahorra espacio en la placa y reduce costos. El material del núcleo debe soportar la frecuencia elegida sin pérdidas excesivas. Los núcleos de ferrita funcionan bien en un amplio rango de frecuencia y mantienen bajas las pérdidas del núcleo durante el funcionamiento con CA. Los diseñadores verifican que el núcleo no se sature en la corriente máxima bajo la carga del peor de los casos.

Las limitaciones de tamaño suelen decidir la elección final. Los dispositivos domésticos inteligentes empaquetan muchos componentes en espacios reducidos, por lo que cada milímetro cuenta. Un inductor en forma de I con núcleo de varilla ofrece alta inductancia en un tamaño compacto. Este diseño encaja bien en circuitos de accionamiento de motores donde el área de la placa es limitada. La estructura abierta también simplifica el montaje automatizado y mantiene bajos los costes de producción.

Los diseñadores también deben evaluar la resistencia CC del devanado. Una menor resistencia significa menos energía desperdiciada en forma de calor y una mejor eficiencia general. La capacidad de manejo de potencia del inductor debe coincidir con los requisitos del variador. Una pieza con capacidad de energía insuficiente se sobrecalentará y fallará prematuramente.

Gujing brinda soporte técnico para la selección de componentes, análisis de aplicaciones, desarrollo de prototipos y producción en masa. La gama de productos de la empresa incluye las series DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 y DLGB3X, junto con las series DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406, y serie DLGBX. Estos inductores ofrecen una inductancia estable, una baja resistencia de CC y un manejo de corriente confiable. Los diseñadores pueden solicitar muestras y probarlas en condiciones operativas reales antes de comprometerse con una especificación final.

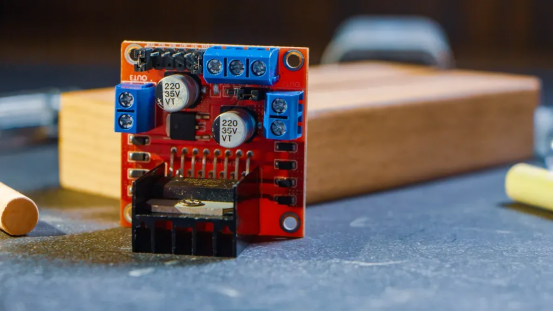

Consejos de integración para conductores de automóviles

Colocación y blindaje

Coloque el inductor en forma de I cerca de la salida del controlador del motor. Las trazas cortas entre el inductor y el controlador reducen la interferencia radiada. El flujo de corriente adecuado requiere un trazado cuidadoso. La estructura de varilla abierta crea un campo que se extiende más allá del cuerpo. Oriente el eje central lejos de rutas de señal sensibles. El diseño de la PCB debe incluir un plano de tierra debajo del inductor. La tecnología de bobinado de precisión de Gujing garantiza valores parásitos consistentes en todos los lotes.

El campo magnético de los inductores puede interferir con los sensores cercanos. Los inductores colocados correctamente reducen el acoplamiento de ruido en las pistas. Mantenga los componentes alejados de antenas y sensores de efecto Hall. Un vertido de cobre conectado a tierra proporciona protección adicional. La resistencia CC del devanado afecta la colocación. Una menor resistencia genera menos calor. Gujing utiliza materiales de núcleo magnético optimizados que mantienen bajas las pérdidas del núcleo. Esto reduce el calor que irradia el inductor. Una estricta inspección de calidad y una trazabilidad completa garantizan que cada pieza cumpla con las especificaciones.

Compatibilidad del controlador

Haga coincidir el inductor con el IC del controlador del motor. La inductancia nominal debe alinearse con la frecuencia de conmutación del controlador y los filtros de salida. Una falta de coincidencia produce una ondulación excesiva. La corriente de saturación debe exceder la salida máxima del controlador. La clasificación actual del componente debe coincidir con los requisitos del controlador. La resistencia del devanado afecta la pérdida de energía y la eficiencia energética general. La fabricación automatizada de Gujing mantiene tolerancias estrictas en los valores de inductancia. La trazabilidad garantiza que cada lote coincida con la hoja de datos.

La frecuencia de funcionamiento del controlador limita el material del núcleo. Los núcleos de ferrita de Gujing soportan el rango de frecuencia en circuitos de accionamiento de motores. El núcleo no debe saturarse durante los picos transitorios de corriente. La saturación reduce la inductancia y desencadena condiciones de falla. La inspección de calidad de Gujing verifica el rendimiento del núcleo en condiciones extremas. La producción automatizada reduce la variación. Los ingenieros cuentan con un comportamiento consistente en todas las unidades para inductores y otros componentes. La huella del componente debe coincidir con el diseño. Los inductores Gujing vienen en varias series para diferentes requisitos de montaje. La salida de voltaje estable depende de la selección adecuada del inductor. Las aplicaciones de mayor voltaje requieren núcleos con umbrales de saturación más altos. La entrega de energía sigue siendo constante.
Los inductores en forma de I ofrecen claros beneficios en los circuitos de accionamiento de motores domésticos inteligentes. Suprimen el ruido, suavizan el flujo de corriente y aumentan la eficiencia energética. Estas piezas ayudan a los diseñadores a crear dispositivos domésticos inteligentes compactos, confiables y asequibles. El inductor almacena energía y la libera para estabilizar el voltaje durante la conmutación. Un inductor bien elegido también limita el calor y prolonga la vida útil del circuito. Los ingenieros deben aplicar las pautas de selección e integración de este artículo. Hacer coincidir la inductancia, la clasificación de corriente y la frecuencia con el controlador garantiza un rendimiento estable. La colocación y el blindaje adecuados reducen las interferencias. Estos pasos ayudan a cualquier diseñador a optimizar los circuitos de accionamiento de motores para productos modernos para el hogar inteligente.

Preguntas frecuentes

¿Qué hace realmente un inductor en forma de I en un circuito de accionamiento de motor?

Almacena energía en un campo magnético y la libera para suavizar la corriente. La pieza también impide que el ruido de alta frecuencia llegue a otros componentes. Esta acción de filtrado mantiene limpia la línea eléctrica. El resultado es un movimiento del motor más constante y menos interferencias eléctricas.

¿Cómo elige un diseñador el valor de inductancia correcto?

La frecuencia de conmutación y el nivel de ondulación aceptable marcaron el objetivo. Un valor más alto filtra mejor pero reacciona más lentamente a los cambios de carga. Un valor más bajo responde más rápido y transmite más ondulaciones. Los ingenieros equilibran estas compensaciones para cada diseño de unidad.

¿Puede Gujing suministrar inductores personalizados para un diseño específico?

Sí. Gujing ofrece personalización para valores de inductancia únicos, dimensiones de paquete, clasificaciones actuales y diseños específicos de aplicaciones. Los ingenieros apoyan proyectos desde la selección de materiales hasta la producción de prototipos y la fabricación en masa. La empresa cuenta con las certificaciones IATF 16949 e ISO 9001.

¿Qué series de productos se adaptan a los motores para hogares inteligentes?

Las series DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 y DLGB3X cubren muchas necesidades. Las series DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 y DLGBX abordan requisitos adicionales de tamaño y rendimiento. Estas piezas sirven para fuentes de alimentación conmutadas, convertidores CC-CC, motores eléctricos y electrodomésticos.

¿Por qué la corriente de saturación es más importante que la corriente nominal?

La corriente nominal define el funcionamiento continuo. La corriente de saturación marca el punto donde el núcleo pierde inductancia. Superarlo provoca una fuerte caída del rendimiento y posibles daños. Un diseño seguro mantiene la corriente máxima muy por debajo de ese umbral.
