Por qué la electrónica de potencia utiliza inductores de núcleo de varilla personalizados para aplicaciones de trayectoria magnética abierta

La electrónica de potencia moderna a menudo requiere inductores que puedan permanecer estables cuando la corriente cambia bruscamente. En estas condiciones, la geometría del núcleo magnético se vuelve tan importante como la inductancia y las corrientes nominales.

Un inductor de núcleo de varilla personalizado utiliza una ruta magnética abierta en lugar de un circuito magnético completamente cerrado. En lugar de mantener la mayor parte del flujo dentro de un núcleo cerrado, el campo magnético se extiende a través del aire circundante. La mayor reluctancia magnética resultante puede ayudar a reducir el riesgo de saturación abrupta durante el funcionamiento con alta corriente.

Esto hace que los diseños de trayectoria magnética abierta sean útiles en fuentes de alimentación, convertidores CC-CC, circuitos de control de motores y otras aplicaciones donde se deben considerar los picos de corriente, las condiciones térmicas y el espacio de instalación disponible.

Al ajustar las dimensiones del núcleo, la estructura del devanado, el tamaño del cable y el material magnético, los ingenieros pueden desarrollar un inductor que se adapte mejor a los requisitos eléctricos y mecánicos de una aplicación específica.

Física de caminos magnéticos abiertos en núcleos de inductores

Un inductor convierte energía eléctrica en energía magnética cuando la corriente pasa por su devanado. El material del núcleo proporciona un camino para el flujo magnético e influye fuertemente en la inductancia, el comportamiento de saturación y el almacenamiento de energía.

La ferrita ofrece una permeabilidad mucho mayor que el aire, lo que permite que el flujo magnético se concentre dentro del núcleo. Sin embargo, cuando el circuito magnético incluye una trayectoria de aire sustancial, la reluctancia total aumenta. Esto cambia la forma en que responde el componente a medida que aumenta la corriente.

Desgana y suave saturación

Una estructura magnética cerrada, como un núcleo toroidal, proporciona un camino de baja reluctancia para el flujo magnético. Esto es útil cuando se requiere una alta densidad de inductancia, pero el núcleo puede acercarse a la saturación relativamente rápido a medida que aumenta la corriente.

Un camino magnético abierto introduce desgana adicional en el circuito magnético. Dado que el aire tiene una permeabilidad mucho menor que la ferrita, la porción de aire limita la densidad de flujo general que se desarrolla dentro del material magnético.

Como resultado, la inductancia generalmente disminuye más gradualmente al aumentar la corriente. Este comportamiento se describe comúnmente como saturación suave .

Para circuitos de potencia expuestos a picos de corriente de corta duración, puede ser preferible una reducción gradual de la inductancia a un cambio abrupto. Le da al circuito una respuesta más predecible durante sobrecargas y transitorios de conmutación.

Almacenamiento de energía bajo polarización de CC

El almacenamiento de energía es otra consideración importante al seleccionar un inductor para la conversión de energía.

Un componente magnético debe mantener una inductancia suficiente mientras transporta la corriente CC esperada. Si el núcleo entra en una saturación profunda, la inductancia puede caer significativamente, afectando la corriente de rizado y el comportamiento general del convertidor.

Con una trayectoria magnética abierta, una porción mayor de la energía magnética puede asociarse con la región de aire circundante. Debido a que el aire no se satura de la misma manera que un material ferromagnético, la estructura puede proporcionar una tolerancia útil a la polarización de CC.

Esta característica hace que valga la pena considerar las configuraciones de núcleo abierto para fuentes de alimentación de alta corriente, controladores de motores, circuitos de filtrado y otras aplicaciones donde la corriente operativa varía sustancialmente.

La desventaja es que una estructura abierta permite que se extienda más flujo magnético fuera del componente. Por lo tanto, el rendimiento eléctrico y la compatibilidad electromagnética deben evaluarse juntos durante el diseño del circuito.

Diseño de inductor de núcleo de varilla personalizado

La principal ventaja de un diseño de núcleo de varilla personalizado es la flexibilidad.

En lugar de seleccionar un componente estándar y adaptar el circuito a su alrededor, los ingenieros pueden ajustar la estructura física del inductor de acuerdo con los requisitos reales de la aplicación.

La longitud del núcleo, el diámetro, el material, el área de bobinado, el tamaño del cable y el número de vueltas influyen en las características eléctricas finales.

Un núcleo más largo o de mayor diámetro puede proporcionar espacio adicional para el devanado y cambiar la trayectoria magnética efectiva. Una estructura más pequeña puede ayudar a reducir la huella, pero puede imponer mayores límites al manejo actual y la disipación térmica.

La combinación correcta depende de la inductancia objetivo, la corriente operativa, la frecuencia de conmutación, el rango de temperatura y el espacio de instalación disponible.

Relación de aspecto y optimización del devanado

La relación entre la longitud y el diámetro del núcleo afecta la distribución del campo magnético alrededor del componente. Los ingenieros pueden utilizar esta relación para equilibrar la inductancia, las características de saturación y las dimensiones físicas.

El diseño del devanado es igualmente importante.

Para aplicaciones de alta corriente, un cable de cobre más grueso puede reducir la resistencia de CC y las pérdidas de conducción asociadas. También se puede considerar el cable plano cuando se requiere una sección transversal de conductor mayor dentro de un área de bobinado limitada.

El espaciado de los giros afecta tanto al aislamiento eléctrico como al comportamiento de alta frecuencia. Un bobinado excesivamente apretado puede aumentar los efectos parásitos, mientras que el espaciado excesivo puede aumentar el tamaño general del componente.

Por lo tanto, una estructura de bobinado personalizada necesita equilibrar varios factores en lugar de simplemente maximizar el número de vueltas.

Para aplicaciones de conmutación, los ingenieros también pueden evaluar la resistencia de CA, el efecto superficial, las pérdidas por proximidad y el aumento de temperatura. Estos factores se vuelven cada vez más importantes a medida que aumenta la frecuencia de operación.

Gestión térmica y consideraciones EMI

El rendimiento térmico suele ser una de las razones por las que los ingenieros consideran una estructura de núcleo abierto.

Un inductor con núcleo de varilla expone una porción relativamente grande de su superficie al aire circundante. Con suficiente flujo de aire, el calor generado por el devanado y el núcleo se puede transferir al medio ambiente sin depender completamente de la PCB.

Una temperatura de funcionamiento más baja ayuda a mantener características eléctricas más estables durante ciclos de funcionamiento prolongados.

Sin embargo, la trayectoria magnética abierta también crea una consideración de diseño importante: el flujo magnético parásito .

A diferencia de los inductores blindados, un componente de núcleo abierto permite que parte de su campo magnético se extienda al área circundante. Si el inductor se coloca demasiado cerca de trazas de señales sensibles, sensores, líneas de comunicación o circuitos de retroalimentación, puede producirse un acoplamiento magnético no deseado.

Por lo tanto, el diseño de la PCB se convierte en parte del proceso de diseño del inductor.

Los ingenieros pueden reducir la interferencia mediante:

· Mantener los rastros de señales sensibles lejos de la región del campo magnético

· Colocar el componente en una orientación adecuada

· Minimizar las áreas de bucle de alta corriente

· Proporcionar suficiente autorización física

· Utilizar blindaje localizado cuando sea necesario

· Separación de las secciones de potencia y control de la PCB

El objetivo no es necesariamente eliminar todo el flujo magnético externo, sino controlar su interacción con los circuitos cercanos.

Aplicaciones de electrónica de potencia para inductores de camino abierto

Los inductores de trayectoria magnética abierta se pueden utilizar en varias aplicaciones donde la estabilidad de la corriente y las características de saturación suave son más importantes que el blindaje magnético máximo.

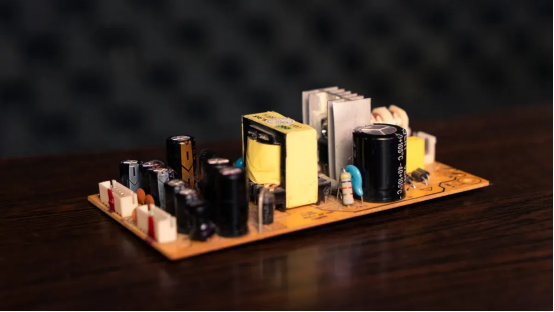

Filtrado de alta corriente

Las fuentes de alimentación generan corrientes onduladas durante la operación de conmutación. Un inductor colocado en la etapa de filtrado limita los cambios rápidos de corriente y ayuda a suavizar la forma de onda de salida.

En corrientes de carga elevadas, mantener una inductancia utilizable es fundamental. Una ruta magnética abierta puede proporcionar una respuesta de inductancia gradual a medida que aumenta la corriente, lo que hace que el componente sea adecuado para circuitos con condiciones de carga cambiantes.

Los ingenieros pueden utilizar estructuras de varilla personalizadas cuando un componente estándar no puede proporcionar la combinación requerida de inductancia, capacidad de corriente y dimensiones mecánicas.

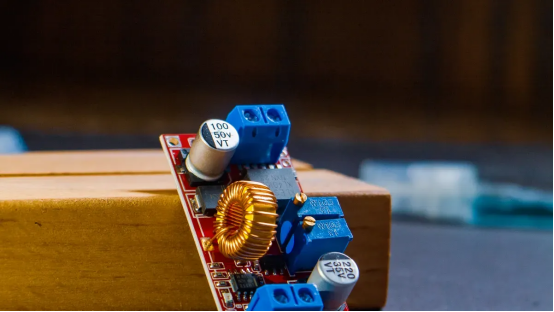

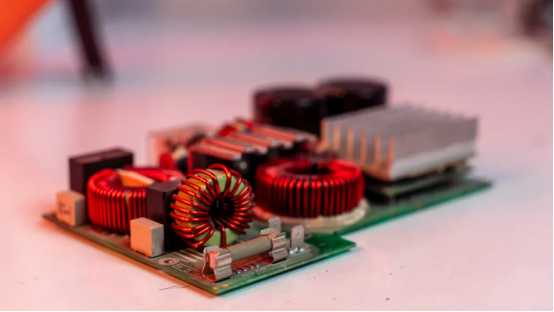

Conversión CC-CC

Los convertidores reductores y elevadores dependen en gran medida de sus inductores.

Durante cada ciclo de conmutación, el inductor almacena y libera energía mientras controla la ondulación de la corriente. Si el componente se satura demasiado rápido, la corriente de ondulación puede aumentar drásticamente y generar una tensión adicional en los dispositivos de conmutación y los condensadores.

Una estructura de núcleo de varilla diseñada adecuadamente puede proporcionar un comportamiento actual predecible en todo el rango operativo del convertidor.

El tamaño del núcleo, la resistencia del devanado, la frecuencia de conmutación y las características de saturación deben evaluarse juntas en lugar de tratar la inductancia como el único criterio de selección.

Circuitos de potencia industriales y automotrices

La electrónica industrial y de automoción experimenta con frecuencia cambios rápidos de carga. Los motores, actuadores, bombas y convertidores de conmutación pueden generar picos de corriente de corta duración.

Se puede diseñar un inductor de núcleo abierto personalizado en torno a estas condiciones de funcionamiento.

Para aplicaciones automotrices, también es necesario considerar los ciclos de temperatura, la vibración, el espacio de instalación y la confiabilidad a largo plazo. Los equipos industriales pueden poner mayor énfasis en la corriente continua, las condiciones de enfriamiento y la robustez mecánica.

Por lo tanto, el componente debe coincidir con el entorno operativo completo y no solo con la especificación eléctrica nominal.

Cómo seleccionar un inductor de núcleo de varilla personalizado

La selección de un componente personalizado debe comenzar con las condiciones reales del circuito.

Los parámetros importantes incluyen:

Margen de corriente y saturación

La corriente nominal por sí sola no proporciona suficiente información para aplicaciones de alta corriente.

Los ingenieros deben examinar la curva de inductancia versus corriente e identificar cuánta inductancia queda con la carga máxima esperada.

Para circuitos con grandes corrientes transitorias, suele ser necesario un margen adicional. Un componente que funciona bien a corriente nominal puede comportarse de manera muy diferente durante el arranque, sobrecargas de corta duración o cambios repentinos de carga.

El objetivo es mantener el inductor dentro de una región operativa predecible en lugar de diseñarlo directamente en el límite de saturación.

Evaluación de frecuencia y pérdidas

Es posible que los valores de inductancia medidos a baja frecuencia no representen completamente el comportamiento de los componentes en un convertidor de conmutación.

A frecuencias más altas, pueden aumentar la pérdida del núcleo, la resistencia del devanado, el efecto piel y el efecto de proximidad. Estas pérdidas contribuyen al aumento de temperatura y reducen la eficiencia general del sistema.

Por esta razón, siempre que sea posible, los ingenieros deben evaluar el componente a la frecuencia de conmutación real.

Luego se puede desarrollar un devanado personalizado para reducir las pérdidas innecesarias de cobre y al mismo tiempo mantener la inductancia y la capacidad de corriente requeridas.

Por qué es importante la personalización en los diseños de energía modernos

Los inductores estándar funcionan bien cuando sus especificaciones eléctricas y mecánicas ya coinciden con la aplicación. Sin embargo, los sistemas de energía especializados suelen imponer varios requisitos al mismo tiempo.

Es posible que un componente deba proporcionar:

· Alta capacidad de corriente

· Comportamiento de saturación controlado

· Baja resistencia CC

· Inductancia específica

· Dimensiones compactas

· Disipación de calor mejorada

· Una configuración de bobinado definida

· Operación estable a través de cambios de temperatura

Cumplir todos estos requisitos con un componente disponible en el mercado puede resultar complicado.

Un inductor de núcleo de varilla personalizado permite a los ingenieros ajustar la estructura magnética y de bobinado alrededor del circuito real en lugar de comprometer el diseño del circuito para acomodar un componente fijo.

Este enfoque puede resultar particularmente útil para fuentes de alimentación industriales, convertidores CC-CC, sistemas de control de motores, electrónica automotriz y equipos especializados de conversión de energía.

El diseño final siempre debe validarse mediante pruebas eléctricas, pruebas térmicas y, cuando corresponda, evaluación de compatibilidad electromagnética.

Conclusión

Los inductores de trayectoria magnética abierta proporcionan un equilibrio diferente entre inductancia, comportamiento de saturación, rendimiento térmico y blindaje magnético en comparación con los diseños de núcleo cerrado.

La ruta de aire adicional aumenta la reluctancia magnética y puede producir una respuesta de inductancia más suave a medida que aumenta la corriente. Esto hace que las estructuras de núcleo de varilla sean útiles en aplicaciones donde la corriente cambia rápidamente o donde es importante un comportamiento predecible bajo polarización de CC.

Al mismo tiempo, la estructura abierta requiere una cuidadosa colocación de la PCB y consideración de EMI porque parte del campo magnético se extiende más allá del núcleo.

Para aplicaciones exigentes, la personalización proporciona un mayor control sobre las dimensiones del núcleo, la geometría del devanado, la selección de cables, la inductancia, la resistencia y el comportamiento térmico. Por lo tanto , un inductor de núcleo de varilla personalizado diseñado adecuadamente puede convertirse en una solución práctica cuando los inductores estándar no pueden cumplir con los requisitos eléctricos y mecánicos de un sistema de energía especializado.

Preguntas frecuentes

¿Cuál es el principal beneficio de un inductor de trayectoria magnética abierta?

La trayectoria magnética abierta aumenta la reluctancia magnética y puede producir una reducción más gradual de la inductancia a medida que aumenta la corriente. Este comportamiento es útil en circuitos de alta corriente con una variación de carga significativa.

¿Por qué elegir un inductor con núcleo de varilla personalizado en lugar de un componente estándar?

La personalización permite a los ingenieros ajustar el tamaño del núcleo, la estructura del devanado, el diámetro del cable y la inductancia de acuerdo con los requisitos reales del circuito. Esto resulta útil cuando las dimensiones estándar de los componentes o las clasificaciones eléctricas no son adecuadas.

¿Los inductores de núcleo de varilla son adecuados para convertidores CC-CC?

Sí. Las estructuras de núcleo de varilla se pueden utilizar en circuitos de conversión CC-CC donde la ondulación de la corriente, el comportamiento de saturación, el rendimiento térmico y las dimensiones físicas se combinan cuidadosamente con el diseño del convertidor.

¿Los inductores de núcleo abierto crean problemas de EMI?

Pueden producir más flujo magnético externo que las estructuras blindadas. La orientación adecuada de los componentes, el espaciado de las PCB, el control del bucle de corriente y el blindaje local pueden ayudar a reducir el acoplamiento magnético no deseado.

¿Qué deben comprobar los ingenieros antes de seleccionar un inductor con núcleo de varilla?

Los factores clave incluyen inductancia, corriente de saturación, resistencia de CC, frecuencia de operación, material del núcleo, rango de temperatura, dimensiones físicas y el entorno magnético alrededor del componente.
