Por qué la tolerancia del inductor de anillo de color y el DCR son importantes para su PCB

La tolerancia y la DCR son importantes porque afectan directamente la precisión, la eficiencia y la confiabilidad del circuito en el ensamblaje de PCB. Un inductor de anillo de color sirve para circuitos de filtrado, sintonización y potencia. Estos inductores no son intercambiables. Un inductor con un valor flojo cambia la respuesta de frecuencia. Un inductor con alto DCR desperdicia energía en forma de calor. Dichos inductores provocan distorsión de la señal, sobrecalentamiento y ensamblajes fallidos. Cada inductor de la placa debe cumplir con su especificación nominal. Los diseñadores que ignoran las especificaciones de los inductores corren el riesgo de tener que realizar retrabajos costosos y un rendimiento inestable. La elección correcta del inductor evita estos fallos. Mantiene los circuitos estables y eficientes. La selección adecuada siempre comienza con la comprensión de ambos parámetros.

Conceptos básicos de inductancia y tolerancia del inductor de anillo de color

Qué significa la tolerancia de inductancia

La tolerancia de inductancia describe la variación permitida de un valor de inductancia nominal. Los fabricantes expresan esta variación como porcentaje. Un inductor de 100 µH con una tolerancia de ±10 % puede medir entre 90 µH y 110 µH. Este rango afecta el rendimiento del componente en un circuito.

La tolerancia estricta cuesta más producir. La tolerancia flexible ahorra dinero pero introduce incertidumbre. Los diseñadores deben sopesar estas compensaciones para cada aplicación.

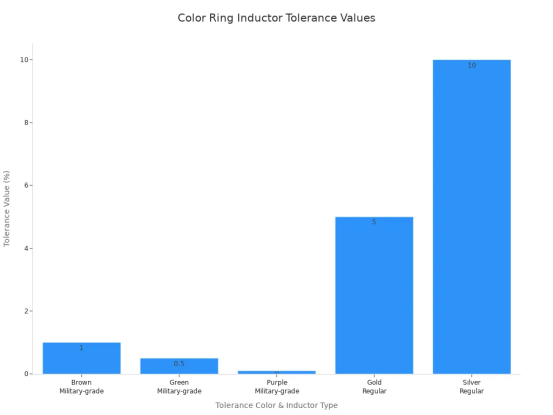

Las clasificaciones de tolerancia comunes incluyen M (±20%) y N (±30%). Estos códigos aparecen en hojas de datos y etiquetas de componentes. Los inductores de grado militar logran tolerancias mucho más estrictas. El marrón indica ±1 %, el verde indica ±0,5 % y el morado indica ±0,1 %. Los inductores normales utilizan oro para ±5% y plata para ±10%.

La serie de inductores de anillo de color de Gujing , incluidos los modelos DLGA0510 y DLGA0410, demuestra un control de tolerancia consistente en todos los lotes de producción. Estos inductores de orificio pasante se adaptan a tareas de filtrado, almacenamiento de energía y procesamiento de señales.

Lectura de códigos y bandas de tolerancia

Una serie de bandas codificadas por colores comunica el valor de inductancia y la tolerancia en el cuerpo del componente. El método de lectura depende del recuento de bandas.

Para un inductor de cuatro bandas, las dos primeras bandas son dígitos significativos, la tercera banda es el multiplicador y la cuarta banda indica la tolerancia. Para un inductor de cinco bandas, las primeras tres bandas son dígitos significativos, la cuarta banda es el multiplicador y la quinta banda indica la tolerancia.

Considere un ejemplo de cuatro bandas: amarilla (4), violeta (7), roja (×100), dorada (5%). Esto produce 47 × 100 = 4700 µH con una tolerancia del 5%. Un ejemplo de cinco bandas: rojo (2), violeta (7), negro (0), marrón (×10), dorado (5%). Esto produce 270 × 10 = 2700 µH con una tolerancia del 5%.

La siguiente tabla resume los códigos de color de tolerancia para una referencia rápida.

La lectura correcta de las bandas de colores evita errores de montaje. Una banda de tolerancia mal leída envía el inductor incorrecto a la línea de producción.

Cómo afecta la tolerancia al rendimiento del circuito

Precisión de filtrado y ajuste

El valor de inductancia y la tolerancia dan forma a la respuesta de frecuencia de cada circuito de filtrado y sintonización. Un filtro pasa o bloquea señales en frecuencias específicas. Ese comportamiento depende de la inductancia exacta del circuito. Cuando el valor real se aleja de la inductancia nominal, la frecuencia de corte se mueve con él. Un circuito de sintonización se comporta de la misma manera. El punto resonante cambia y el circuito ya no funciona según lo diseñado.

La frecuencia de resonancia depende tanto de la inductancia como de la capacitancia. Cualquier error en cualquiera de los componentes mueve el punto resonante. Los condensadores suelen variar entre ±5% y ±20%. Los inductores frecuentemente varían en ±10% o más. Estas desviaciones se combinan. La resonancia real puede alejarse varios por ciento del valor previsto. Los componentes de precisión o el ajuste posterior al montaje solucionan este problema. Sin ellos, el circuito se desvía.

Un ejemplo práctico muestra la magnitud del problema. Un oscilador de 1 MHz construido con componentes de ±10% puede oscilar entre aproximadamente 950 kHz y 1050 kHz. Los sistemas de comunicación a menudo necesitan una precisión del nivel de kilohercios. Esta desviación es inaceptable allí. Los diseños de RF de precisión frecuentemente incluyen componentes de sintonización ajustables para compensar. Los efectos de la temperatura empeoran las cosas. Los inductores con núcleo de ferrita cambian la permeabilidad con la temperatura. La resistencia parásita en los inductores y la resistencia en serie equivalente en los condensadores reducen el factor de calidad Q a frecuencias más altas. Esa reducción puede cambiar aún más la frecuencia de resonancia.

Una tolerancia más estricta ayuda, pero tiene un costo. En los inductores de RF, tolerancias como ±2% a ±5% se vuelven difíciles de lograr a medida que disminuye el tamaño del componente. Esta limitación afecta el rendimiento de fabricación y reduce la estabilidad del rendimiento. También influye en la precisión con la que los ingenieros pueden sintonizar los circuitos resonantes.

Riesgos de rendimiento del ensamblaje y desajustes

Los desajustes de tolerancia crean problemas reales en la línea de producción. Dos inductores del mismo lote pueden ubicarse en extremos opuestos de su rango de tolerancia. Un circuito funciona. El siguiente falla. Esta inconsistencia aumenta las tasas de retrabajo y desperdicio.

Un inductor de anillo de color con una banda de tolerancia suelta empeora este riesgo. La banda le indica al ensamblador el rango nominal, pero no el valor real de esa pieza específica. Una placa llena de inductores que no coinciden puede pasar la prueba funcional en una unidad y fallar en otra. Luego, los ingenieros dedican tiempo a depurar un problema que surge de la variación de los componentes, no de un error de diseño.

Hacer coincidir la tolerancia con la aplicación reduce estos riesgos. Los circuitos de sintonización necesitan una tolerancia estricta. Los circuitos de filtrado suelen aceptar una tolerancia más flexible. Los diseñadores que comparan la banda de tolerancia con los requisitos del circuito detectan discrepancias antes de que comience la producción. Este paso protege el rendimiento del ensamblaje y mantiene el comportamiento del circuito consistente en cada unidad.

Efectos de DCR sobre la pérdida de energía y la eficiencia

DCR, calor y clasificación de corriente

DCR es la resistencia CC del devanado del inductor. Esta resistencia proviene del cable de cobre dentro del componente. Un DCR bajo minimiza la pérdida de energía y el calentamiento interno. La relación sigue una regla simple: la potencia disipada es igual a la corriente al cuadrado por la resistencia. Incluso unos pocos miliohmios de resistencia del devanado pueden producir un calor sustancial cuando el inductor transporta decenas o cientos de amperios. La pérdida crece con el cuadrado de la corriente.

Un DCR más alto significa más calor. Más calor reduce la clasificación de corriente segura. Un diseñador que empuja un inductor de anillo de color más allá de su corriente nominal permitida puede provocar generación de calor, saturación magnética y pérdida de eficiencia. El componente puede fallar. Para un rendimiento confiable, los ingenieros deben considerar la corriente de saturación, el aumento de temperatura y el material del núcleo del inductor al comparar inductores de potencia para un convertidor reductor o elevador.

El tamaño de los componentes juega aquí un papel importante. El tamaño del inductor SMD determina la DCR, la clasificación de corriente, el margen de saturación y la gestión del calor. Un paquete más pequeño no puede disipar el calor con tanta eficacia. También limita el área de la sección transversal del devanado. Los devanados de alambre plano mejoran la densidad del empaquetamiento del conductor. Este diseño permite una mayor sección transversal del conductor o un devanado más compacto para un diseño determinado. El resultado es una DCR más baja y una pérdida de conducción reducida. Estos beneficios son más importantes con corriente alta porque la pérdida de conducción aumenta con la corriente al cuadrado.

Los ingenieros deben revisar el DCR caliente, no solo el DCR a temperatura ambiente. El DCR dependiente de la temperatura aumenta a medida que el componente se calienta durante el funcionamiento. Este aumento aumenta aún más las pérdidas. Reducir los mecanismos de pérdida suele ser más eficaz que intentar eliminar el calor una vez generado. Una resistencia más baja puede soportar una clasificación de corriente térmica más alta dentro de un tamaño de paquete determinado. Esta mejora es válida sólo cuando también se cumplen los requisitos de saturación, aumento de temperatura, diseño de PCB y enfriamiento.

La estructura de cinta moldeada de Gujing en la serie DLGA ofrece una baja pérdida de núcleo y un funcionamiento confiable en condiciones de trabajo continuo. El diseño de cinta moldeada mejora la eficiencia del ensamblaje y respalda la producción automatizada.

Eficiencia en diseños de fuentes de alimentación

DCR impulsa directamente la pérdida de conducción de CC en el sistema magnético de la fuente de alimentación. Minimizar la DCR es un objetivo de diseño crítico para cualquier convertidor eficiente. Sin embargo, DCR no es la única fuente de pérdidas. Las pérdidas del devanado de CA dependientes de la frecuencia debido a los efectos de la piel y de la proximidad también contribuyen al aumento de la temperatura. Las corrientes parásitas de los campos marginales y de fuga añaden más pérdidas. La pérdida del núcleo añade otra capa. La gravedad de estas pérdidas depende de la frecuencia de conmutación, la forma de onda de la corriente, la geometría del conductor, la distribución del campo, la geometría del espacio, el material del núcleo y la oscilación del flujo.

A medida que aumenta la inductancia, disminuyen las pérdidas máximas de corriente en el transistor de conmutación. Este cambio mejora la eficiencia. Sin embargo, una mayor inductancia puede aumentar las pérdidas de la resistencia CC de la bobina y reducir la eficiencia. Los diseñadores deben equilibrar estos efectos competitivos.

La optimización DCR debe equilibrarse con las pérdidas del devanado de CA, las pérdidas del núcleo, el margen de saturación y la estructura térmica. El diseño magnético debe incluir el flujo de calor a través del devanado, el núcleo, la base, el cobre de la PCB, el flujo de aire y una ruta de disipador de calor opcional. El diseño de inductores de alta corriente es un problema de diseño térmico tanto como un problema de diseño magnético. El devanado y el paquete determinan si el componente puede sobrevivir a una corriente continua en el recinto final.

Los ingenieros deben examinar la curva de inductancia versus corriente CC y las curvas de inductancia versus corriente durante la selección. Estas curvas muestran cómo cae la inductancia bajo polarización de CC. El porcentaje de caída de inductancia revela cuánto pierde el componente con la corriente operativa. Los diseñadores también deben verificar el comportamiento de saturación de las curvas de polarización de CC. Una revisión cuidadosa de la corriente de ondulación, la corriente máxima y la corriente RMS garantiza que el inductor cumpla con las demandas de la aplicación. La onda de corriente afecta la pérdida del núcleo y el calentamiento. La selección adecuada evita la pérdida de eficiencia y mantiene estable el suministro de energía.

Consecuencias de ignorar la tolerancia y la DCR

Distorsión e inestabilidad de la señal

La tolerancia fuera de especificación provoca distorsión de la señal, desafinación e inestabilidad del circuito. Un inductor con un valor fuera de su rango nominal cambia la respuesta de frecuencia del circuito. Los filtros ya no bloquean las frecuencias correctas. Los circuitos de sintonización se alejan de su punto de resonancia objetivo. El resultado es una calidad de señal degradada y un comportamiento impredecible.

Una banda de tolerancia laxa introduce incertidumbre en cada unidad construida. Una placa puede funcionar perfectamente. El próximo puede fracasar. Esta variación obliga a los ingenieros a dedicar tiempo a depurar problemas que surgen de la inconsistencia de los componentes, no de fallas de diseño. Un control estricto de la tolerancia previene estos problemas. Mantiene estable el comportamiento del circuito en cada ejecución de producción.

Costos de sobrecalentamiento y retrabajo

Un DCR excesivo provoca sobrecalentamiento, fallas de componentes y costosas reparaciones durante el ensamblaje de la PCB. Para lograr una mayor inductancia, los fabricantes suelen utilizar cables más delgados o más vueltas. Esta elección de diseño eleva la resistencia CC del inductor. El DCR elevado aumenta la pérdida de cobre, específicamente la pérdida I²R. El aumento de la pérdida I²R provoca un sobrecalentamiento severo del inductor. Este sobrecalentamiento también reduce la eficiencia general del circuito.

La DCR dependiente de la temperatura empeora el problema. A medida que el componente se calienta durante el funcionamiento, su resistencia aumenta aún más. Este aumento eleva aún más las pérdidas. Un diseñador que ignore este efecto puede especificar un inductor que funcione en el banco pero falle en el campo. El componente puede exceder su clasificación actual y sufrir daños permanentes. Reemplazar piezas defectuosas aumenta los costos y retrasa la producción.

Las certificaciones IATF 16949 e ISO 9001 de Gujing y la trazabilidad de todo el proceso ayudan a prevenir estos problemas. Estos sistemas garantizan que cada inductor cumpla con sus especificaciones nominales antes del envío. Una estricta inspección de calidad detecta piezas que no cumplen con las especificaciones antes de que lleguen a la línea de ensamblaje. Esta protección reduce el retrabajo, los desechos y las fallas en el campo. Los diseñadores que se abastecen de proveedores certificados evitan los costos ocultos de componentes inconsistentes.

Selección de inductores de anillo de color para ensamblaje de PCB

Adaptación de la tolerancia a las necesidades de la aplicación

Los requisitos de tolerancia varían según la función del circuito. Los circuitos de sintonización exigen una tolerancia estricta porque pequeños cambios de inductancia desafinan los tanques resonantes. Un inductor de anillo de color de ±5 % es adecuado para estas aplicaciones de precisión. Los circuitos de filtrado toleran valores más flojos. Una pieza de ±10% o ±20% suele funcionar bien allí. Los diseñadores deben hacer coincidir la banda de tolerancia con la sensibilidad del circuito. Este paso evita costos innecesarios y garantiza un rendimiento confiable.

El valor de la inductancia nominal guía la selección inicial. Luego, los ingenieros verifican que el rango de tolerancia se mantenga dentro de los límites aceptables para la aplicación. Un tanque resonante diseñado para 100 µH puede aceptar de 95 µH a 105 µH. Un inductor de ±5% satisface esta necesidad. Una parte de ±20% no lo hace. Verificar la tolerancia con los requisitos del circuito antes de finalizar la lista de materiales ahorra retrabajo y protege el rendimiento del ensamblaje.

Elección de DCR y clasificación actual

La selección de DCR implica compensaciones. Una resistencia CC más baja requiere un cable más grueso. Esta elección aumenta el tamaño y el costo del paquete. A frecuencias de conmutación más altas, la resistencia de CA puede alcanzar de 1,5 a 3 veces el valor de CC. Las pérdidas en el núcleo también aumentan con la frecuencia. Los diseñadores deben evaluar estos factores juntos.

La calificación actual requiere atención a varios parámetros. La clasificación de corriente térmica difiere de la clasificación de corriente de saturación. Los ingenieros deben verificar ambos. Una regla de diseño general reduce la corriente de saturación en un 25 % por debajo de la corriente máxima en el peor de los casos cuando la temperatura ambiente se mantiene por debajo de 50 °C. Por encima de 70 °C, reduzca la potencia en un 35 %. La corriente continua produce pérdidas en el devanado. La corriente ondulada añade pérdidas de CA. La corriente rms determina el calentamiento total.

Un ejemplo práctico muestra por qué son importantes las condiciones de la hoja de datos. Un convertidor reductor de 12 V a 3,3 V/5 A utilizó un inductor de 10 µH con una corriente de saturación de 5,2 A y DCR de 28 mΩ. La pieza funcionó a 78°C mientras que el tablero permaneció a 45°C. La pérdida del núcleo a 500 kHz alcanzó los 340 mW, casi tres veces el valor de la hoja de datos. El cambio a un inductor DCR de 10 µH, corriente de saturación de 6,5 A y 18 mΩ con núcleo compuesto redujo las pérdidas y redujo la temperatura a 52 °C.

Gujing ofrece servicios OEM/ODM respaldados por más de 20.000 formulaciones de núcleos magnéticos. La empresa ofrece personalización para valores de inductancia, dimensiones o rendimiento eléctrico específicos. Estos inductores admiten un ensamblaje eficiente de PCB en muchas aplicaciones.
La tolerancia determina la precisión del circuito y el rendimiento del ensamblaje. DCR da forma a la eficiencia y el rendimiento térmico. Los diseñadores deben verificar el inductor con respecto a las necesidades de la aplicación antes de finalizar la lista de materiales. Verifique que el valor de la inductancia coincida con el cálculo de la hoja de datos del IC. Confirme que la corriente de saturación supera la corriente máxima en al menos un 30 %. Confirme que la corriente térmica excede la corriente de carga continua en al menos un 20 %. Elija el DCR más bajo permitido por presupuesto y tamaño. Verifique que la frecuencia de autorresonancia se mantenga muy por encima de la frecuencia de operación. Cada inductor debe ajustarse a la huella de la PCB y disipar el calor adecuadamente. Equilibre el rendimiento con el costo y la disponibilidad. Un inductor bien elegido mantiene la PCB estable, eficiente y confiable en cada ejecución de producción.
