Guía práctica para integrar inductores en forma de I en ensamblajes de orificio pasante

Los ingenieros integran un inductor en forma de I en placas de circuito impreso con orificios pasantes para realizar almacenamiento de energía y regulación de voltaje. Este componente suprime el ruido durante las tareas de filtrado. A diferencia de los inductores axiales, los inductores radiales compactos ahorran superficie de la placa y al mismo tiempo gestionan un alto flujo de corriente. La geometría del núcleo concentra las líneas de flujo magnético, manteniendo una inductancia estable en todas las condiciones de funcionamiento.

El montaje adecuado requiere un control físico estricto de los inductores radiales en producción. Los circuitos de energía dependen de un diseño preciso de la huella y de un aislamiento preciso del campo magnético para proteger las pistas cercanas. Las pautas de fabricación imponen reglas de formación de cables radiales para evitar tensiones en cada bobina inductora. Los perfiles de calentamiento controlados eliminan el estrés térmico durante la soldadura, lo que garantiza uniones confiables para cada aplicación de suministro de energía y ruta de corriente.

Especificaciones clave para la selección de inductores en forma de I

Seleccionar el inductor en forma de I correcto garantiza un funcionamiento confiable en los circuitos de potencia. Los ingenieros evalúan las especificaciones eléctricas para hacer coincidir los componentes con los requisitos del circuito. Las bobinas de ferrita sin blindaje ofrecen opciones de umbral de saturación alto para placas compactas. Estas piezas radiales ahorran superficie horizontal en comparación con los inductores axiales tradicionales.

Corriente de saturación e impacto del material del núcleo

Los materiales del núcleo controlan directamente los parámetros de rendimiento del inductor durante una alta demanda de energía. La corriente de saturación especifica el punto donde el valor de inductancia inicial cae entre un 20 y un 30 por ciento. Superar este límite provoca la saturación del núcleo. La saturación aumenta la ondulación de la corriente y degrada la eficiencia del circuito. Por lo tanto, los diseñadores eligen una pieza con un límite de saturación superior a la corriente máxima del circuito.

La frecuencia de funcionamiento también limita los parámetros efectivos del inductor. Cada núcleo abierto tiene una frecuencia de resonancia propia donde la capacitancia parásita cambia el comportamiento. Los ingenieros operan el componente por debajo de este umbral para preservar la inductancia adecuada. Los inductores axiales ofrecen propiedades inductivas similares, pero las geometrías de bobina vertical manejan mejor la densidad del flujo magnético en espacios reducidos.

Límites de resistencia CC y reducción térmica

Los devanados de cobre crean resistencia a la corriente continua dentro del componente. La alta resistencia convierte la energía en calor no deseado, produciendo una pérdida severa de energía. La selección de piezas de baja resistencia minimiza la pérdida de energía en circuitos de alta corriente. La gestión térmica depende en gran medida de estas especificaciones básicas del inductor durante el funcionamiento continuo.

La corriente de aumento de temperatura define límites de corriente continua. Este parámetro marca el punto que provoca un aumento de temperatura estándar de 40°C. Una tensión térmica operativa excesiva daña el aislamiento del devanado durante períodos prolongados. La selección adecuada del inductor equilibra las dimensiones físicas con el rendimiento térmico general. Los diseñadores evalúan estas características del inductor para evitar el sobrecalentamiento del núcleo. En comparación con los inductores axiales, las bobinas radiales disipan el exceso de calor de manera eficiente en el aire ambiente. La evaluación adecuada de todos los parámetros de rendimiento del inductor garantiza un funcionamiento estable del circuito.

Reglas de diseño de PCB y blindaje magnético

Los diseñadores de placas regulan las rutas de energía de los circuitos colocando componentes inductores de potencia a lo largo de canales de enrutamiento directo. Un inductor en forma de I realiza el almacenamiento de energía central mientras estabiliza las rápidas fluctuaciones de corriente en las fuentes de alimentación. Los inductores radiales ocupan áreas de superficie pequeñas, pero sus estructuras magnéticas abiertas irradian campos de flujo sin blindaje hacia las capas de placa cercanas. Los ingenieros encaminan trazas de alta corriente directamente debajo del centro de la bobina para mantener bucles de energía estables. El enrutamiento adecuado minimiza el área del bucle, lo que reduce el ruido de radiación y evita pérdidas de energía innecesarias en los circuitos de conmutación de alta frecuencia.

Acoplamiento magnético y colocación de componentes

Los núcleos de ferrita abiertos liberan flujo magnético directamente al espacio circundante de la placa de circuito. Este flujo parásito se acopla en trazas de alta impedancia, introduciendo fuerza electromotriz no deseada en señales sensibles. Los diseñadores colocan cada inductor de potencia lejos de las rutas de retroalimentación analógica y de las líneas de comunicación digitales. En comparación con los inductores axiales horizontales, las bobinas verticales generan un patrón de flujo vertical que concentra la intensidad del campo sobre la superficie del tablero. Colocar pistas sensibles fuera de este campo magnético preserva la integridad de la señal en todas las aplicaciones operativas. Los diseñadores de placas aíslan las etapas de potencia para mantener rutas de señal impecables a través de complejos conjuntos de circuitos impresos.

Las rutas de conmutación de alta corriente exigen un aislamiento espacial estricto de las líneas de señal de alta frecuencia para suprimir la interferencia electromagnética en placas de circuito impreso multicapa.

Mantener la distancia evita la superposición de campos y la inductancia mutua no deseada entre componentes adyacentes. Las reglas de diseño estándar imponen un espacio físico específico alrededor de los núcleos de bobinas abiertos:

· Mantenga las trazas de señal de alta frecuencia a una distancia mínima igual al doble del diámetro del núcleo del inductor.

· Oriente los inductores radiales vecinos en ángulo recto para minimizar el acoplamiento magnético mutuo.

· Evite encaminar pistas de realimentación sensibles directamente debajo del devanado de la bobina activa.

Diseño de huellas y espacio libre de agujeros

Las dimensiones precisas de la huella garantizan estabilidad mecánica y conexiones eléctricas confiables durante el montaje automatizado. Los orificios perforados deben proporcionar el espacio adecuado para que los cables de los componentes permitan una inserción suave en el piso de la fábrica. La estrecha separación de los cables evita la inclinación del componente, manteniendo un eje magnético vertical consistente. La tensión excesiva del cable provoca tensión mecánica que altera las propiedades del núcleo y cambia el valor de inductancia objetivo durante un funcionamiento prolongado. Los fabricantes verifican los diámetros de los orificios pasantes chapados para garantizar un flujo de soldadura adecuado durante el procesamiento de ondas.

El tamaño adecuado de la almohadilla admite corrientes de ondulación intensas sin provocar puntos calientes térmicos en las capas de cobre. Las almohadillas de cobre más grandes disipan el calor y protegen el paquete físico contra vibraciones. A diferencia de los inductores axiales, los paquetes verticales concentran el peso estructural en dos terminales de orificio pasante. La tensión mecánica debida a la expansión térmica puede agrietar el frágil material del núcleo si las almohadillas carecen de un alivio de soldadura adecuado. Los ingenieros calculan el ancho de la traza utilizando fórmulas estándar de peso de cobre:

ancho mínimo de traza = corriente continua máxima / (grosor del cobre x factor de aumento de temperatura permitido)

Los diseñadores mantienen los planos de tierra alejados de la región directamente debajo del espacio abierto del núcleo. El cobre continuo debajo de las bobinas sin blindaje crea corrientes parásitas, lo que reduce la inductancia general del circuito. La eliminación del cobre molido en esta área localizada estabiliza el valor de inductancia esperado y preserva la inductancia nominal bajo carga. Además, mantener amplias las trazas de potencia de alta corriente reduce la resistencia eléctrica, lo que permite que el inductor pasivo mantenga una inductancia estable sin generar exceso de calor. La inspección mecánica final confirma que los inductores radiales verticales se asientan al ras de la superficie de la placa sin aplicar torsión a los cables. La ejecución cuidadosa de la huella protege las frágiles bobinas de ferrita de la tensión mecánica mientras mantiene el máximo rendimiento de corriente.

Prácticas de formación y montaje de conductores radiales

Técnicas de flexión de plomo y alivio de tensiones

Las líneas de montaje preparan los conductores antes de colocar un inductor abierto en las placas de circuito impreso. La flexión adecuada de los cables evita fracturas físicas en los delicados núcleos magnéticos. Los técnicos preforman terminales de cables para alinear los cables de los componentes con los orificios de inserción de la placa de circuito impreso. La flexión directa cerca de la base de la bobina crea una tensión mecánica severa, que agrieta instantáneamente los frágiles materiales del inductor cerámico. Por lo tanto, los operadores sujetan el cable firmemente cerca del cuerpo del componente durante las operaciones de doblado. Las herramientas de sujeción absorben la fuerza mecánica y aíslan el cuerpo cerámico de tensiones de flexión peligrosas.

Las mordazas de la herramienta de conformado manual sostienen las bases de los cables de forma segura durante la preparación de los cables. Las máquinas automatizadas utilizan juegos de troqueles personalizados para dar forma a ambos terminales simultáneamente. A diferencia de los inductores axiales, las piezas verticales requieren curvaturas simétricas precisas para mantener la alineación vertical. Las herramientas de conformado mantienen un radio de curvatura mínimo igual a dos veces el diámetro del alambre. Este radio específico evita el estrechamiento del cable de cobre y protege la integridad del revestimiento del terminal. Además, los técnicos crean un pequeño bucle de alivio de tensión en cada cable. Este bucle absorbe la expansión física durante el ciclo térmico, preservando una inductancia nominal estable a lo largo del tiempo. Las fuerzas de flexión controladas también reducen la fatiga interna del alambre de cobre durante el ensamblaje de fabricación de gran volumen.

Alturas de montaje y protección contra vibraciones

La estabilidad mecánica dicta el rendimiento eléctrico a largo plazo en entornos operativos hostiles. Los componentes verticales no asegurados experimentan un alto impulso físico bajo un choque mecánico. El movimiento excesivo de los componentes provoca fatiga y fractura del cable durante períodos operativos prolongados. A diferencia de los inductores axiales horizontales, los componentes del inductor de potencia vertical requieren estructuras de soporte físico dedicadas. Los técnicos instalan separadores mecánicos debajo de las bases de las bobinas para mantener la elevación adecuada sobre las superficies de las placas de circuito.

Los estándares IPC-A-610 requieren espacios libres específicos para permitir la formación completa de filetes de soldadura y un flujo de solvente de limpieza completo debajo de los componentes elevados.

Los procesos de ensamblaje definen reglas precisas de posicionamiento mecánico y unión para piezas con orificios pasantes:

1. Establezca la altura del separador de componentes entre 0,5 milímetros y 1,5 milímetros por encima de la superficie de la placa de circuito impreso.

2. Aplique un punto adhesivo de silicona no conductor para asegurar el cuerpo del componente contra vibraciones mecánicas intensas.

3. Deje que los adhesivos estructurales se curen por completo antes de pasar las placas de circuito por máquinas de soldadura por ola de alta temperatura.

Las técnicas de montaje adecuadas protegen los circuitos eléctricos delicados en entornos de aplicaciones de fuentes de alimentación de alta vibración. Los inductores radiales permanecen erguidos y estables durante pruebas de impacto severas cuando los adhesivos aseguran las bases de los componentes. Por el contrario, los inductores axiales pesados ​​pueden desprenderse de las almohadillas de soldadura bajo aceleración lateral. Los montajes mecánicos rígidos eliminan la tensión de las trazas de cobre en condiciones de corrientes de ondulación intensas. La altura de montaje correcta evita el contacto térmico directo entre los núcleos de las bobinas y las rutas de corriente caliente. Estos pasos de protección mantienen los valores de inductancia de diseño durante los ciclos operativos de alta temperatura. Los anclajes adhesivos sólidos también reducen el ruido acústico causado por el movimiento magnetoestrictivo del núcleo bajo corriente pulsante.

Los inductores radiales ofrecen una densidad de empaquetamiento superior en placas de circuito abarrotadas. Los ingenieros especifican inductores radiales cuando las placas carecen de espacio horizontal para componentes largos. Además, los inductores radiales disipan el calor de forma eficaz a través de canales de aire abiertos. La formación adecuada de los cables garantiza que los inductores radiales encajen suavemente en los patrones de orificios pasantes sin ataduras mecánicas. A diferencia de los inductores axiales alargados, las unidades verticales compactas gestionan la corriente máxima de manera eficiente en todas las aplicaciones industriales. El montaje mecánico confiable permite que un inductor en forma de I resista condiciones industriales severas. Un inductor de potencia bien montado funciona de manera confiable sin degradación de las uniones soldadas. Los estrictos estándares de montaje evitan defectos de producción.

Protocolos de soldadura por ola para ensamblaje de inductores

Evitación del choque térmico en el precalentamiento

Las máquinas de soldadura por ola pasan conjuntos de circuitos de orificio pasante sobre ondas de soldadura fundida para crear uniones físicas permanentes. Los altos cambios térmicos crean una tensión severa dentro de los núcleos de ferrita durante este proceso automatizado. Los técnicos aplican una etapa de precalentamiento gradual para elevar la temperatura de las tablas de manera constante. Las tasas de rampa adecuadas previenen el agrietamiento físico en estructuras de núcleos cerámicos frágiles. El precalentamiento gradual también elimina los disolventes volátiles de la química del fundente antes del contacto directo con la soldadura fundida. Un inductor de orificio pasante requiere una gestión térmica precisa para sobrevivir a la inmersión rápida en ondas.

Los ingenieros mantienen perfiles de temperatura de precalentamiento específicos para proteger los inductores radiales en la línea de producción. Una velocidad de rampa de precalentamiento de entre 2 °C y 4 °C por segundo evita fracturas del núcleo. Los cuerpos de los componentes sin blindaje se expanden uniformemente cuando el calor aumenta gradualmente a lo largo del recorrido del transportador. La expansión térmica desigual genera tensión interna, provocando una pérdida magnética repentina dentro de las estructuras del núcleo. El precalentamiento controlado mantiene estable el rendimiento del núcleo durante la exposición a corrientes máximas intensas en cada aplicación de energía de alta densidad.

Soldadura manual e inspección de calidad

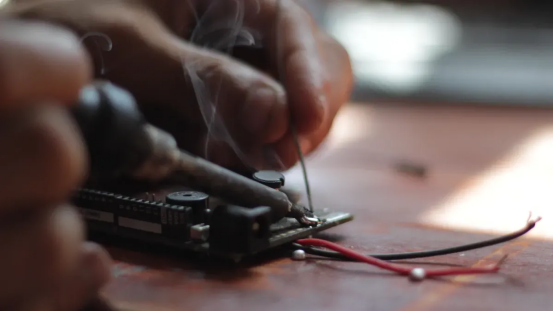

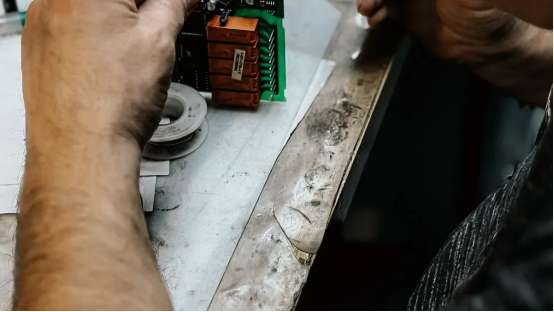

Los técnicos realizan operaciones de soldadura manual para placas especializadas de bajo volumen o tareas de retrabajo. Los operadores ajustan las temperaturas de las puntas de hierro según el grosor de la placa y la masa del cable terminal. Las temperaturas excesivas en las puntas transfieren rápidamente el exceso de energía térmica a delgadas bobinas de cobre. El calentamiento rápido daña el aislamiento del cable y crea cortocircuitos en las espiras internas. Esta ruptura del aislamiento cambia inesperadamente la inductancia total durante condiciones de alta corriente operativa. Un inductor dañado degrada la eficiencia en toda la etapa de potencia.

Los inspectores de calidad verifican los filetes de soldadura de acuerdo con los estándares IPC-A-610 para garantizar la integridad de las juntas. El flujo completo de soldadura debe llenar completamente cada orificio pasante chapado para manejar una corriente continua intensa. Una unión de soldadura defectuosa aumenta la resistencia eléctrica a través de rutas de alta corriente. Los inspectores verifican que un inductor de potencia de núcleo abierto se asiente en posición vertical sin aplicar torsión a los delicados terminales de los cables. Los operadores tienen especial cuidado al manipular inductores radiales en diseños de potencia exigentes para mantener la bobina intacta.

Los equipos de control de calidad siguen un estricto proceso de evaluación durante las pruebas finales:

1. Inspeccione los filetes de soldadura con lupa para confirmar que se humedecen completamente los 360 grados alrededor de los cables.

2. Mida la inductancia nominal utilizando un medidor LCR para detectar fracturas ocultas en el núcleo o devanados en cortocircuito.

3. Verifique el espaciado de los componentes para garantizar un flujo estable de corriente ondulada sin provocar cortocircuitos en las trazas vecinas.

4. Verifique la inductancia objetivo y los límites de corriente de saturación nominal para garantizar un rendimiento funcional completo.

Solución de problemas de fallas centrales y conjuntas

Agrietamiento de ferrita y fracturas de articulaciones

Los golpes mecánicos y el calor excesivo de la soldadura agrietan los frágiles cuerpos del núcleo de ferrita durante la fabricación. El impacto físico rompe la rígida estructura cerámica. Las grietas crean espacios de aire artificiales dentro de la trayectoria del flujo magnético. Estos microespacios internos reducen drásticamente el valor de inductancia de referencia durante las pruebas preliminares del circuito. Las bases de las bobinas agrietadas también concentran tensión física en los cables conductores de los componentes durante la vibración mecánica continua. Los componentes no asegurados se tambalean, ampliando las fracturas del núcleo y degradando el rendimiento magnético durante un funcionamiento prolongado.

Los cambios rápidos de temperatura desencadenan fracturas en las uniones de soldadura alrededor de los pines de terminación de los orificios pasantes. El choque térmico durante el procesamiento por ondas tensiona los filetes de soldadura. La alta corriente continua crea una expansión térmica localizada a través de finas almohadillas de cobre. Las grietas microscópicas de soldadura aumentan la resistencia del contacto eléctrico, provocando una pérdida de calor localizada en la placa de circuito impreso. Los técnicos inspeccionan las articulaciones fracturadas utilizando herramientas de aumento óptico de acuerdo con los estándares de inspección IPC-A-610. Volver a soldar los pines dañados estabiliza las conexiones eléctricas sin sobrecalentar las estructuras de los componentes cercanos.

Cambio de inductancia y detección de devanados en cortocircuito

Las bobinas de cobre sobrecalentadas rompen las finas capas aislantes de esmalte con el tiempo. La sobrecarga térmica derrite la capa protectora, creando contactos eléctricos directos entre bucles de cables adyacentes. Las vueltas en cortocircuito eliminan los bucles de bobina activos y alteran rápidamente el valor de inductancia esperado. Un medidor LCR mide la inductancia total en las frecuencias de prueba operativas para identificar cortocircuitos internos. Los operadores de prueba comparan cada lectura medida con el valor de inductancia especificado para señalar las piezas dañadas de inmediato.

La tensión de corriente máxima alta cambia las propiedades magnéticas del núcleo durante vidas operativas prolongadas. Cargas eléctricas pesadas saturan las estructuras abiertas de ferrita, alterando la permeabilidad básica del núcleo. Un cambio de núcleo severo reduce la inductancia total y reduce la capacidad de manejo de corriente continua de las etapas de potencia. La corriente de ondulación excesiva provoca una saturación inesperada del núcleo, lo que genera más picos de corriente a través de rutas de circuito sensibles. Probar un inductor de potencia sospechoso bajo cargas operativas reales verifica el verdadero rendimiento magnético.

Esta evaluación integral confirma el valor de inductancia real antes de la entrega final de la placa de circuito. Un inductor radial en buen estado mantiene una inductancia estable durante la entrega continua de energía. Reemplazar un inductor degradado restaura el valor de inductancia objetivo en todas las condiciones de operación. Las pruebas de diagnóstico adecuadas mantienen frío cada inductor de potencia bajo una gran demanda de corriente.

La integración exitosa de un inductor en forma de I requiere un estricto cumplimiento de las reglas físicas. Los ingenieros combinan las especificaciones de los componentes con las necesidades del circuito. Los inductores radiales exigen una formación de cables controlada, un espacio libre para su colocación y un precalentamiento suave para gestionar la corriente continua. La verificación de los parámetros críticos del inductor evita el choque térmico durante la soldadura por ola, lo que garantiza que cada inductor de orificio pasante funcione de manera confiable.

Los ingenieros validan los prototipos de preproducción mediante un proceso de verificación paso a paso antes de iniciar ejecuciones de ensamblaje de soldadura por ola de gran volumen:

1. Inspeccione las curvaturas de los cables para confirmar el alivio de la tensión mecánica en los inductores radiales.

2. Verifique la integridad del filete de soldadura para soportar el flujo de corriente máximo.

3. Mida la inductancia posterior al ensamblaje utilizando un medidor LCR, comparando el valor de inductancia medido con la inductancia inicial para confirmar la inductancia objetivo.

Preguntas frecuentes

¿Cómo se comparan los inductores radiales con los inductores axiales en tableros abarrotados?

Los inductores radiales ahorran área de superficie horizontal en conjuntos de circuitos compactos. Las bobinas verticales disipan el calor de manera eficiente al aire ambiente. Por el contrario, los inductores axiales requieren huellas horizontales más grandes. Los ingenieros eligen inductores radiales en lugar de inductores axiales para gestionar la corriente continua en espacios reducidos de suministro de energía.

¿Por qué los técnicos precalientan un inductor de potencia antes de soldarlo por ola?

El precalentamiento gradual evita el choque térmico dentro de frágiles estructuras de ferrita. Los cambios rápidos de temperatura crean tensión mecánica interna, agrietando los cuerpos del núcleo cerámico. Mantener una velocidad de rampa de precalentamiento entre 2 °C y 4 °C por segundo protege los componentes durante la soldadura automatizada.

¿Cómo detectan los operadores una bobina dañada o un valor de inductancia incorrecto?

Los operadores miden las propiedades eléctricas con un medidor LCR. Los giros de cables sobrecalentados rompen el aislamiento protector y crean cortocircuitos internos. Los bucles en cortocircuito reducen la inductancia general del circuito. Las pruebas de diagnóstico confirman si la bobina física conserva su valor de inductancia objetivo en condiciones de prueba reales.

¿Qué factores físicos causan un cambio permanente en la inductancia inicial?

Los choques mecánicos agrietan los frágiles cuerpos del núcleo de ferrita, introduciendo espacios de aire artificiales. Estos microespacios reducen significativamente la inductancia inicial. La alta saturación de corriente continua o el choque térmico excesivo también alteran la permeabilidad del núcleo, degradando la inductancia general durante ciclos prolongados de entrega de energía.
