Muchas personas se sienten inseguras cuando encuentran por primera vez un inductor de varilla dentro de un dispositivo. A menudo creen que más voltaje o una antena más grande pueden resolver todos los problemas, pero estas ideas no reflejan un diseño de circuito adecuado. Algunos usuarios piensan que si un dispositivo funciona en un lugar, funcionará en todas partes, lo que puede provocar errores. Unas directrices claras ayudan a cualquiera a evitar estos conceptos erróneos y abordar la resolución de problemas con seguridad y confianza. Unos pasos sencillos y herramientas cotidianas permiten a la mayoría de las personas comprobar el estado de un inductor de varilla en casa.
· Más voltaje no siempre aumenta el rendimiento.
· Las antenas más grandes no siempre son mejores.
· Es posible que los dispositivos no funcionen igual en todos los entornos.
Un inductor de varilla suele aparecer como un pequeño componente cilíndrico con un alambre enrollado alrededor de un núcleo central. La bobina suele tener una capa oscura o de color. Algunos dispositivos utilizan una varilla de plástico o ferrita como núcleo. Estas bobinas destacan por su forma y los devanados visibles. Las características de un inductor de varilla incluyen un diseño compacto y una bobina de una sola capa. Mucha gente nota que los extremos de la bobina se conectan directamente a la placa de circuito. Las características y funciones de este componente ayudan a filtrar señales y almacenar energía en circuitos electrónicos.

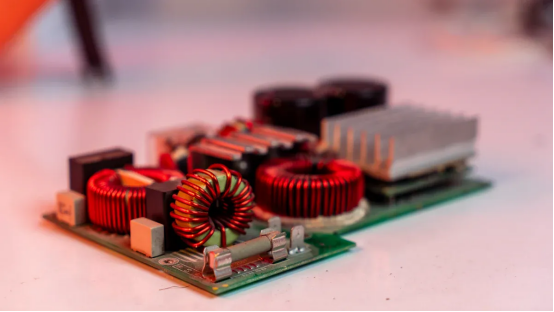

Los inductores de varilla aparecen en muchos aparatos electrónicos domésticos. A menudo se encuentran cerca de secciones de suministro de energía o circuitos de radiofrecuencia. Dispositivos como radios, televisores y cargadores utilizan estos inductores para mejorar el rendimiento. La bobina ayuda a reducir el ruido y estabilizar la corriente. La gente puede encontrar estos componentes cerca de otras partes pasivas como resistencias y condensadores. Las funciones de un inductor de varilla incluyen bloquear señales de alta frecuencia y suavizar el voltaje. Los conceptos básicos del inductor muestran que la bobina funciona con otros componentes para controlar el flujo de electricidad. Los parámetros de los inductores, como la inductancia y la resistencia, afectan el funcionamiento del dispositivo.
El tamaño y el valor de un inductor de varilla afectan sus características y funciones. Las personas pueden comprobar las marcas en el cuerpo del inductor para encontrar parámetros importantes. Estas marcas muestran el valor de la inductancia, que indica cuánta energía puede almacenar la bobina. La siguiente tabla enumera las marcas de inductores comunes y sus valores de inductancia reales:
Marcado de inductores | Valor de inductancia real |
4R7 | 4,7μH |
2R2 | 2,2μH |
100 | 10μH |
Estos parámetros ayudan a los usuarios a hacer coincidir el inductor correcto con su dispositivo. El rendimiento del circuito depende de la elección de la inductancia y el tamaño de bobina correctos. Los parámetros de los inductores, como el espesor del cable y el material del núcleo, también influyen en el rendimiento general. Comprender los conceptos básicos de los inductores y los parámetros principales permite a cualquiera identificar y seleccionar el componente adecuado para reparar o reemplazar.
El daño físico a menudo afecta las características de un inductor. Los usuarios pueden detectar problemas buscando decoloración, aislamiento derretido o marcas de quemaduras en la bobina. Estos signos suelen indicar sobrecalentamiento o cortocircuito. Un estrangulador dañado puede presentar grietas o un núcleo roto. Las personas deben comprobar si hay olor a quemado cerca del inductor de varilla. Este olor a menudo indica un ahogamiento fallido.
Consejo: Desenchufe siempre el dispositivo antes de inspeccionar el inductor. La seguridad es lo primero.
Una tabla ayuda a resumir qué buscar durante una inspección visual:
Síntoma | Posible causa | Acción necesaria |
Marcas de quemaduras | Calentamiento excesivo | Reemplazar estrangulador |
Aislamiento derretido | Cortocircuito | Reemplace la bobina |
Núcleo agrietado | Estrés mecánico | Reemplazar estrangulador |
Descoloramiento | corriente excesiva | Inductancia de prueba |
Si la bobina muestra alguno de estos síntomas, es posible que el inductor no funcione según lo previsto. Los inductores de estrangulamiento con daños físicos a menudo pierden su capacidad de filtrar señales. Los valores de inductancia pueden caer, lo que reduce el rendimiento.
Los devanados sueltos o las conexiones rotas pueden provocar que falle un estrangulador. Los usuarios deben mover suavemente la bobina con una herramienta no metálica. Si la bobina se mueve o se siente suelta, es posible que los devanados se hayan separado del núcleo. Un cable roto en el terminal también indica un problema.
· Verifique que ambos extremos de la bobina tengan juntas de soldadura seguras.
· Busque espacios entre el cable y el núcleo.
· Inspeccione el estrangulador en busca de cables faltantes o deshilachados.
Los inductores de estrangulamiento dependen de devanados apretados para mantener una inductancia adecuada. Una bobina suelta cambia las características del inductor. Este cambio puede provocar un rendimiento deficiente del inductor. Los dispositivos pueden dejar de funcionar o mostrar un rendimiento reducido si el estrangulador no puede mantener la inductancia correcta.
Nota: Reparar una conexión rota puede restaurar el estrangulador, pero los daños graves a menudo requieren reemplazo.
La falla del inductor puede causar muchos fallos de funcionamiento del dispositivo. Un estrangulador defectuoso puede provocar pérdida de energía, ruido o funcionamiento inestable. Las radios pueden producir estática y los cargadores pueden dejar de funcionar. La bobina de un estrangulador ayuda a bloquear señales no deseadas. Si el estrangulador falla, el dispositivo puede detectar interferencias o emitir un zumbido.
Los síntomas comunes incluyen:
· Pérdida repentina de potencia
· Aumento de ruido o estática
· Sobrecalentamiento de componentes cercanos
· Pantallas parpadeantes
Los inductores de estrangulamiento con un valor de inductancia incorrecto pueden alterar el circuito. Es posible que el dispositivo no filtre las señales correctamente. Este problema afecta las características generales del sistema. Los usuarios deben comparar el rendimiento del dispositivo antes y después de reemplazar el estrangulador. Si los síntomas desaparecen, es probable que el inductor sea la causa.
Alerta: Siempre haga coincidir el inductor de reemplazo con el valor de inductancia original para obtener mejores resultados.
La resolución de problemas comunes con los inductores de varilla ayuda a los usuarios a restaurar el rendimiento del dispositivo. La inspección y prueba cuidadosas de la bobina, el estrangulador y las conexiones garantizan un funcionamiento confiable. Comprender cómo funcionan los inductores de estrangulamiento permite a cualquiera identificar y solucionar problemas básicos en el hogar.
Un multímetro proporciona una forma sencilla de comprobar el estado de un inductor en casa. Mucha gente utiliza esta herramienta para realizar una medición básica de inductancia. El multímetro puede medir la resistencia y la continuidad, lo que ayuda a identificar bobinas abiertas o en cortocircuito. Algunos modelos avanzados incluyen una función de medición de inductancia dedicada.
Para comenzar, configure el multímetro en el modo correcto. Para pruebas básicas, seleccione la configuración de resistencia. Coloque las sondas en cada extremo del inductor. Un inductor sano mostrará un valor de resistencia bajo. Si la lectura muestra una resistencia infinita, la bobina tiene un circuito abierto. Una lectura de cero puede indicar una bobina en cortocircuito.
Consejo: Desconecte siempre la alimentación antes de iniciar cualquier medición. Este paso evita daños al multímetro y protege al usuario.
Los inductores de montaje superficial requieren un manejo cuidadoso durante las pruebas. Su pequeño tamaño facilita el deslizamiento de las sondas. Utilice pinzas para mantener firme el componente. Para los inductores de montaje en superficie, una lupa ayuda a garantizar la colocación precisa de la sonda.
Quitar el inductor de varilla del circuito mejora la precisión de la medición. Otros componentes del circuito pueden afectar la lectura. Los condensadores y resistencias conectados en paralelo o en serie pueden cambiar el valor medido. Al aislar el inductor, el usuario puede obtener una medición real de la inductancia.
Siga estos pasos para obtener mejores resultados:
1. Desenchufe el dispositivo y descargue la energía almacenada.
2. Utilice un soldador para retirar con cuidado la varilla inductora de la placa de circuito.
3. Deje que el componente se enfríe antes de manipularlo.
4. Coloque el inductor sobre una superficie no conductora para realizar la medición.
Los inductores de montaje superficial a menudo requieren herramientas especiales para su extracción. Utilice un soldador de punta fina y unas pinzas para evitar dañar las almohadillas. Después de retirarlos, limpie los cables para garantizar una buena conexión durante la medición.
Nota: Quitar el inductor evita interferencias de otros elementos del circuito. Esta práctica conduce a resultados de medición de inductancia más confiables.
Interpretar los resultados de una medición de inductancia ayuda a determinar el estado del inductor. Compare el valor medido con las especificaciones originales. Las características del inductor, como la inductancia y la resistencia, deben coincidir con los valores marcados en el componente o enumerados en el manual del dispositivo.
Una tabla puede ayudar a resumir lo que significan las diferentes lecturas:
Resultado de la medición | Posible condición | Acción necesaria |
Coincide con las especificaciones | El inductor está sano. | Reinstalar o reutilizar |
Valor mucho menor | Giros en cortocircuito o daños | Reemplazar inductor |
Valor mucho mayor | Cable roto o bobina abierta | Reemplazar inductor |
sin lectura | Circuito abierto | Reemplazar inductor |
Si la medición de la inductancia cae fuera del rango esperado, es posible que el inductor haya perdido su rendimiento. Los inductores de montaje superficial pueden mostrar pequeños cambios en el valor debido a su tamaño, pero las grandes diferencias indican un problema.
Alerta: Utilice siempre el valor de reemplazo correcto para mantener el rendimiento del circuito.
La medición de inductancia proporciona información valiosa sobre el estado del componente. La medición precisa garantiza que el dispositivo funcione según lo diseñado. Las pruebas y la interpretación de los resultados permiten a los usuarios restablecer el funcionamiento adecuado y evitar fallos repetidos. Comprender las características del inductor y el papel de la medición en la resolución de problemas ayuda a cualquiera a mantener sus dispositivos electrónicos con confianza.
Los proyectos de inductores caseros a menudo comienzan con el bobinado del inductor de bricolaje. Las personas pueden cambiar la inductancia ajustando el número de vueltas de la bobina. Los siguientes puntos muestran cómo funciona este ajuste:
· Aumentar el número de vueltas de la bobina aumenta la inductancia.
· Una bobina con 150 vueltas puede alcanzar una inductancia de 2,061 mH, o 2,061 uH.
· Menos vueltas dan como resultado una inductancia más baja.
El material del núcleo también juega un papel clave en la construcción de inductores. Las varillas de ferrita aumentan la inductancia más que los núcleos de aire. Muchos inductores ajustables utilizan núcleos de ferrita o polvo de hierro para ajustar el rendimiento. Quienes siguen un tutorial de construcción de inductores aprenden que tanto el número de vueltas como el material del núcleo afectan el valor final. Los inductores ajustables permiten a los usuarios adaptar la bobina a las necesidades del circuito.
Reparar un inductor de varilla en casa requiere paciencia y herramientas básicas. La gente suele empezar por desenrollar la bobina dañada. Cuentan las vueltas originales para que coincidan con el cable de reemplazo. Para el bobinado del inductor de bricolaje, utilizan alambre de cobre esmaltado y lo envuelven firmemente alrededor del núcleo. Las reparaciones caseras de inductores tienen éxito cuando la bobina se asienta uniformemente y los extremos del cable se conectan de forma segura al circuito. Soldar los cables restablece el camino eléctrico. Muchos tutoriales de construcción de inductores recomiendan revisar la bobina en busca de espacios o devanados sueltos. Los inductores ajustables se benefician de un bobinado cuidadoso y conexiones sólidas.
Consejo: Utilice una lupa para inspeccionar la bobina en busca de un espaciado y ajuste uniformes.
No todos los inductores caseros se pueden reparar. Quemaduras graves, núcleos rotos o piezas faltantes requieren reemplazo. Los inductores ajustables con aislamiento derretido o alambre corroído a menudo no cumplen con los requisitos del circuito. Si la bobina no puede mantener su forma, la construcción del inductor no soportará un funcionamiento estable. En estos casos, lo mejor es construir un nuevo inductor casero o comprar uno de repuesto. Los tutoriales de construcción de inductores sugieren comparar los componentes nuevos y antiguos para garantizar que el circuito funcione según lo diseñado. Los inductores ajustables deben coincidir con las especificaciones originales para que el dispositivo funcione correctamente.
Alerta: Pruebe siempre el inductor reparado o reemplazado antes de instalarlo en el circuito.
Las personas siempre deben tratar un inductor con cuidado durante la resolución de problemas. Debe desconectar el dispositivo de la alimentación antes de tocar cualquier parte del circuito. Puede evitar una descarga eléctrica esperando a que se descarguen los condensadores. Algunos circuitos almacenan energía incluso después de desconectar la alimentación. Deben utilizar herramientas aisladas al manipular un inductor. Debe evitar tocar la bobina o el núcleo con las manos desnudas, ya que los aceites pueden afectar la inductancia. Debe mantener el espacio de trabajo seco y ordenado para evitar accidentes.
Consejo: El uso de gafas de seguridad protege los ojos de salpicaduras de soldadura o fragmentos de alambre.
Algunas herramientas sencillas ayudan a cualquiera a probar y reparar un inductor en casa. Puede utilizar un multímetro digital para medir la resistencia y comprobar la continuidad del circuito. Debe tener un soldador y una mecha de soldadura listos para retirar o reinstalar un inductor. Unas pinzas y una lupa ayudan con los componentes pequeños. Puede usar un destornillador pequeño para ajustar la posición de la bobina si es necesario. Debe llevar un cuaderno para registrar los valores de inductancia y los detalles del circuito.
Herramienta | Objetivo |
Multímetro | Prueba de resistencia e inductancia. |
Soldador | Retire o conecte el inductor |
Pinzas | Manejar piezas pequeñas |
Lupa | Inspeccionar devanados y juntas. |
Mucha gente comete errores al trabajar con un inductor. Nunca debe forzar un componente dentro de la placa de circuito, ya que esto puede dañar el inductor o las pistas. Siempre debe hacer coincidir la inductancia de reemplazo con el valor original. El uso de una inductancia incorrecta puede provocar un mal funcionamiento del circuito. Debe evitar sobrecalentar la bobina durante la soldadura, ya que el exceso de calor puede cambiar la inductancia. Debe verificar todas las conexiones antes de encender el circuito. Saltarse estos pasos puede provocar fallos repetidos.
Alerta: El manejo cuidadoso y la medición correcta de la inductancia garantizan que el circuito funcione según lo diseñado.
Cualquiera puede identificar y solucionar problemas de un inductor de varilla en casa siguiendo pasos claros. Deben buscar señales físicas, realizar pruebas con herramientas básicas y reparar o reemplazar según sea necesario. Estas habilidades ayudan a prolongar la vida útil de los dispositivos electrónicos de varias maneras:
· Los inductores de ferrita reducen las pérdidas de cobre y hierro, aumentando la eficiencia.
· La menor generación de calor respalda la confiabilidad del dispositivo.
· La supresión de interferencias electromagnéticas mantiene las señales estables.
Los lectores pueden desarrollar confianza con la práctica y explorar más recursos para profundizar sus conocimientos sobre reparación de productos electrónicos.
Un inductor almacena energía en un campo magnético cuando la corriente fluye a través de él. Este componente ayuda a controlar el flujo de electricidad. Muchos circuitos utilizan un inductor para filtrar señales, reducir el ruido o estabilizar el voltaje.
Él o ella puede comprobar si hay daños visibles, como quemaduras o cables rotos. Un inductor defectuoso a menudo hace que un circuito pierda energía o genere ruido. La prueba con un multímetro ayuda a confirmar si el inductor funciona como se esperaba.
No, siempre debe coincidir con el valor original. Cada inductor tiene un papel específico en el circuito. El uso del tipo incorrecto puede provocar un mal funcionamiento del circuito o no filtrar las señales correctamente.
Quitar el inductor lo aísla del resto del circuito. Este paso evita que otros componentes afecten la medición. Las pruebas precisas garantizan que el inductor cumpla con los requisitos del circuito.
Un multímetro digital, un soldador, unas pinzas y una lupa ayudan con la resolución de problemas básicos. Estas herramientas permiten que cualquier persona inspeccione, pruebe y reemplace un inductor en un circuito de manera segura y efectiva.
