Los inductores compatibles desempeñan un papel crucial en el filtrado de emisiones al dar forma al comportamiento del circuito y respaldar el cumplimiento normativo. Estudios recientes muestran que los materiales del núcleo del inductor y las opciones de diseño influyen directamente en la eficiencia energética y la integridad de la señal en los circuitos modernos.
· Los núcleos de ferrita y polvo de hierro ayudan a mantener la eficiencia y reducir las pérdidas.
· Los diseños toroidales y basados en bobinas aumentan el rendimiento en entornos de alta frecuencia, lo que fortalece la supresión de emisiones.
· Seleccionar los inductores adecuados garantiza que los circuitos funcionen de manera confiable y cumplan con estándares estrictos.

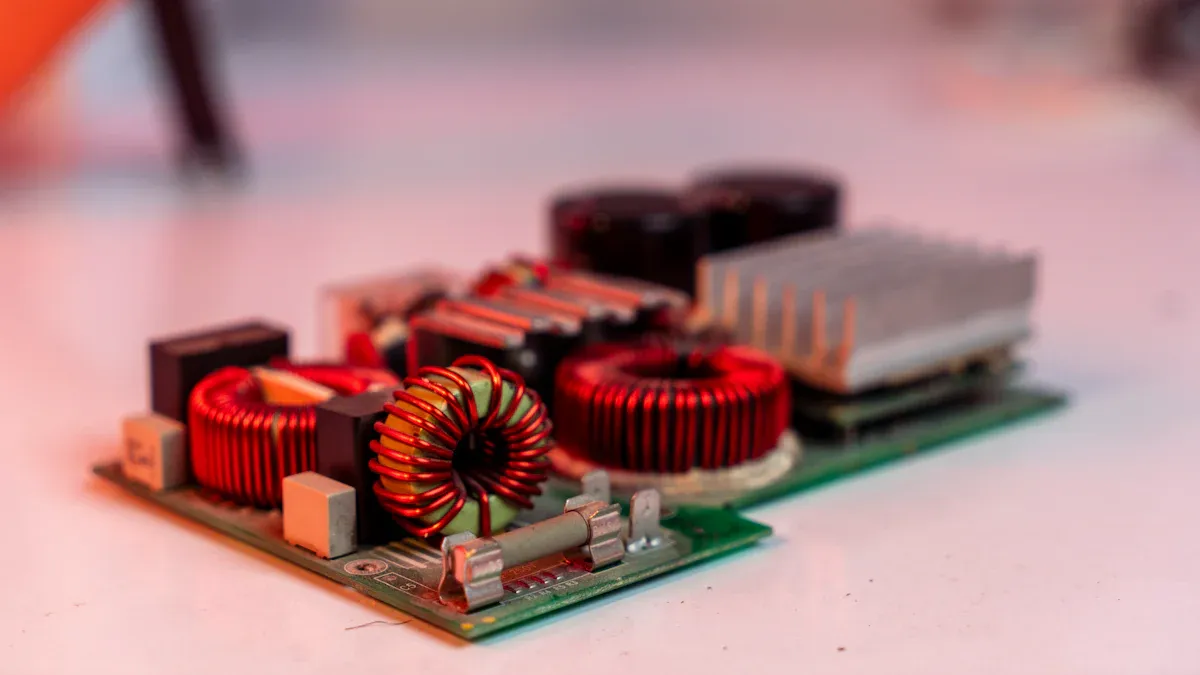

Los inductores compatibles forman la columna vertebral de los filtros EMI eficaces. Estos componentes deben cumplir con los requisitos eléctricos y mecánicos del circuito para garantizar una supresión confiable de interferencias. La compatibilidad significa más que simplemente encajar en una placa de circuito. Implica alinear las características del inductor con las necesidades específicas del filtrado emi, como el rango de frecuencia objetivo, el manejo de corriente y la integración con otros componentes del filtro.
Los fabricantes especifican la compatibilidad de los inductores utilizados en filtros emi considerando varios factores importantes:
· El valor de la inductancia debe alinearse con la banda de frecuencia de ruido objetivo para garantizar una impedancia efectiva.
· Las clasificaciones actuales, incluidas tanto la saturación como el RMS, son cruciales para evitar la saturación del núcleo y gestionar el aumento térmico.
· La resistencia CC afecta la eficiencia y la generación de calor en la etapa de filtrado.
· La frecuencia de autorresonancia debe exceder la frecuencia de ruido más alta para mantener el comportamiento inductivo.
· El tamaño del paquete, el estilo de montaje y la efectividad del blindaje afectan tanto el rendimiento eléctrico como la integración mecánica.
Nota: Los ingenieros siempre deben verificar que la frecuencia de autorresonancia del inductor se encuentre por encima de la frecuencia más alta de interés. Esto asegura que el filtro continúe bloqueando la interferencia en lugar de permitir que pase.
Los inductores compatibles también deben funcionar a la perfección con los condensadores de filtro. Esta asociación ayuda a crear un filtro de paso bajo o de modo común que bloquea las interferencias no deseadas y al mismo tiempo permite el paso de las señales deseadas. En aplicaciones de suministro de energía, el inductor adecuado previene las emisiones radiadas y respalda el cumplimiento de los estándares regulatorios.
El rendimiento de los filtros emi depende de varios parámetros eléctricos clave. Cada parámetro influye en qué tan bien el filtro bloquea las interferencias y mantiene la integridad de la señal.
· La inductancia afecta la capacidad de almacenamiento de energía del inductor y determina la capacidad del filtro para suprimir el ruido.
· Factor de Calidad (Q) indica eficiencia. Una Q más alta significa menores pérdidas y un mejor rendimiento en los filtros emi.
· La corriente nominal determina la corriente máxima que el inductor puede manejar sin sobrecalentar ni saturar el núcleo.
· La capacitancia distribuida afecta la estabilidad. Una capacitancia más baja conduce a un mejor rendimiento en aplicaciones de alta frecuencia.
La siguiente tabla resume cómo estos parámetros afectan el rendimiento del filtro EMI:
Parámetro | Impacto en los filtros EMI |
Inductancia | Establece la impedancia; bloquea la interferencia en las frecuencias objetivo |
Factor de calidad (Q) | Una Q más alta reduce las pérdidas; mejora la eficiencia del filtro |
Corriente nominal | Previene el sobrecalentamiento y la saturación del núcleo. |
Capacitancia distribuida | Los valores más bajos mejoran el filtrado de alta frecuencia |
En aplicaciones del mundo real, los ingenieros seleccionan inductores compatibles que cumplan con todos estos requisitos. Consideran el tipo de interferencia, como emisiones conducidas o radiadas, y eligen filtros que aborden los desafíos específicos de sus diseños. Cuando los filtros utilizan los inductores adecuados, logran una supresión confiable de interferencias y mantienen el cumplimiento de los estándares de la industria.
El valor de la inductancia es un factor principal en los filtros EMI. Determina la impedancia a diferentes frecuencias, lo que afecta directamente la capacidad del filtro para reducir el ruido no deseado. Los valores de inductancia más altos mejoran la supresión a frecuencias elevadas. Los valores más bajos pueden requerir capacitancia adicional para lograr el nivel deseado de filtrado. Los ingenieros deben seleccionar inductores con valores de inductancia precisos para satisfacer los requisitos de sus circuitos.
La variación de la tolerancia también juega un papel importante en el rendimiento del filtro EMI. Pequeños desajustes pueden aumentar la pérdida de inserción y provocar ondulaciones en la banda de paso. En filtros de orden superior, se necesitan tolerancias estrictas para mantener el rendimiento. Los desajustes de impedancia pueden crear reflejos que degradan la calidad de la señal. La sintonización precisa se vuelve fundamental para evitar ondulaciones y garantizar una supresión confiable de interferencias.
La clasificación actual define la corriente máxima que un inductor puede manejar sin sobrecalentarse ni saturarse. Los filtros EMI deben utilizar inductores con clasificaciones que igualen o superen la corriente de entrada máxima. Esto evita fallas debido a condiciones de sobrecorriente. La siguiente tabla muestra cómo la clasificación actual afecta la selección de filtros en diferentes aplicaciones:
Rango de calificación actual | Implicaciones para los filtros EMI |
Menos de 1 amperio | Adecuado para aplicaciones de baja potencia |
Más de 1000 amperios | Requerido para aplicaciones de alta potencia |
Debe igualar o exceder la corriente de entrada máxima | Previene fallas debido a condiciones de sobrecorriente |
La saturación del núcleo presenta varios riesgos en los filtros EMI. Cuando se produce la saturación, la inductancia colapsa, lo que provoca una mayor ondulación de la corriente y fallas del filtro. Los riesgos de descontrol térmico surgen a medida que aumentan las pérdidas, lo que provoca temperaturas más altas y una saturación más temprana. Las formas de onda de salida distorsionadas afectan la estabilidad de las formas actuales. El comportamiento magnético no lineal aumenta las interferencias, lo que complica el cumplimiento de límites estrictos.
Consecuencia | Descripción |
Riesgos de fuga térmica | El aumento de las pérdidas provoca temperaturas más altas, lo que provoca una saturación más temprana y posibles fallos. |
Formas de onda de salida distorsionadas | La saturación provoca una distorsión visible en las formas de onda, lo que afecta la estabilidad de las formas actuales. |
Inductancia reducida | A medida que se produce la saturación, la inductancia colapsa, lo que provoca una mayor ondulación de la corriente y fallas del filtro. |
Desafíos de la EMI | El comportamiento no lineal del campo magnético aumenta el ruido, lo que complica el cumplimiento de límites estrictos. |
La selección del material central influye en las pérdidas y la supresión de EMI. Los núcleos de ferrita ofrecen soluciones rentables para frecuencias de 150 kHz a 30 MHz. Los núcleos nanocristalinos proporcionan una mayor densidad de flujo de saturación y un mejor rendimiento de alta frecuencia. Los núcleos de metal amorfo ofrecen excelentes propiedades para aplicaciones especializadas. Los ingenieros deben elegir materiales centrales que minimicen las pérdidas y cumplan con los requisitos de sus filtros EMI.
Material del núcleo | Propiedades |
Ferrito | Rentable, adecuado para 150 kHz–30 MHz |
Nanocristalino | Mayor densidad de flujo de saturación, mejor rendimiento de alta frecuencia |
metal amorfo | Excelentes propiedades de alta frecuencia para aplicaciones especializadas |
Las pérdidas del núcleo afectan la supresión de EMI y la eficiencia del circuito. Los inductores moldeados contienen flujo magnético, lo que minimiza las fugas y evita interferencias con circuitos sensibles. La baja resistencia de CC genera menos desperdicio de energía en forma de calor, lo que mejora la eficiencia general. El blindaje magnético superior reduce la EMI en PCB densamente empaquetados.
Ventaja | Descripción |
Reducción efectiva de EMI | Los inductores moldeados contienen flujo magnético, lo que minimiza las fugas y evita interferencias con circuitos sensibles. |
Baja resistencia CC (DCR) | Un DCR más bajo da como resultado menos energía desperdiciada en forma de calor, lo que mejora la eficiencia general del circuito. |
Blindaje magnético superior | El diseño protege eficazmente contra campos magnéticos externos, lo que reduce la EMI en PCB densamente empaquetadas. |
Las características de respuesta de frecuencia son esenciales para los filtros EMI en aplicaciones de energía y RF. Los ingenieros deben considerar el valor de la inductancia, el factor Q, la frecuencia de autorresonancia, la resistencia de CC, la clasificación de corriente, la tolerancia, la capacitancia parásita y el tamaño del paquete. Estas especificaciones determinan qué tan bien el filtro suprime las interferencias y mantiene la integridad de la señal.
Especificación | Lo que significa | Por qué es importante en los circuitos de RF |
Valor de inductancia | La inductancia nominal del componente, generalmente en nH o µH. | Establece la reactancia básica y la respuesta del circuito. |
factor q | Muestra qué tan baja es la pérdida del inductor a una determinada frecuencia. | Un Q más alto normalmente reduce la pérdida de RF y mejora la eficiencia de sintonización |
Frecuencia autorresonante | La frecuencia donde el inductor resuena con su capacitancia parásita interna. | Determina el rango de frecuencia útil superior del componente. |
Resistencia CC | La resistencia interna del camino conductor. | Un DCR más alto provoca caída de voltaje, pérdida de energía y calentamiento. |
Clasificación actual | La corriente máxima que el inductor puede manejar de forma segura. | Previene un aumento excesivo de temperatura, cambios de valores o problemas de confiabilidad |
Tolerancia | ¿Qué tan cerca está la inductancia real del valor nominal? | Afecta la precisión de coincidencia, la respuesta del filtro y la frecuencia de resonancia. |
Capacitancia parásita | Capacitancia no deseada dentro del componente y alrededor de sus almohadillas de montaje. | Afecta SRF, impedancia y comportamiento de alta frecuencia. |
Tamaño del paquete | El tamaño físico y el estilo de montaje. | Afecta Q, SRF, DCR, clasificación de corriente y parásitos de PCB |
La adaptación de impedancia entre inductores y condensadores es crucial para el rendimiento del filtro. Las impedancias no coincidentes pueden reducir significativamente la eficacia del filtro. Los ingenieros deben garantizar una adaptación de impedancia adecuada durante el diseño e instalación de filtros EMI. Esta práctica ayuda a bloquear las interferencias y mantener la calidad de la señal.
· La adaptación de impedancia es crucial para el rendimiento del filtro.
· Impedancias no coincidentes pueden conducir a una reducción significativa en la efectividad del filtro.
· Se debe garantizar una adaptación de impedancia adecuada durante el diseño e instalación de filtros de impedancia.
Las restricciones de tamaño y montaje afectan la selección de inductores compatibles en diseños compactos. Los ingenieros deben elegir métodos de montaje que se ajusten a los requisitos de sus aplicaciones y filtros EMI. La siguiente tabla describe los métodos de montaje comunes y sus usos:
Método de montaje | Descripción | Aplicaciones |
Montaje Horizontal | Coloca los inductores de lado, adecuado para toroides más grandes. | UPS, reactores de línea, módulos de potencia industriales. |
Montaje vertical | Ahorra espacio en PCB, es rentable y utiliza soportes de plástico. | Módulos de potencia en computadoras, telecomunicaciones, iluminación. |
Montaje mediante orificio pasante | Mejora la estabilidad y la capacidad actual, soporta ambas orientaciones. | Electrónica industrial pesada, automoción. |
Montaje en superficie (SMD) | Minimiza el tiempo de montaje, maximiza la densidad de colocación, soporta la miniaturización. | Electrónica personal, informática aeroespacial. |
Los inductores eficientes y de alta calidad respaldan diseños compactos modernos y eficiencia energética. Los inductores de potencia son esenciales para la transmisión eficiente de energía, minimizando la pérdida de energía durante la transferencia de energía eléctrica. La selección de inductores de potencia de alta calidad puede generar reducciones significativas en los costos operativos de las empresas. Los inductores eficientes minimizan la pérdida de energía durante el funcionamiento, lo cual es esencial para mantener la eficiencia en diversas aplicaciones. En los vehículos eléctricos, los inductores de potencia eficientes pueden reducir significativamente la pérdida de energía, ampliando así la autonomía de conducción. En los teléfonos inteligentes, contribuyen a una mayor duración de la batería y a una menor generación de calor. Los inductores con núcleo de ferrita gestionan la energía eléctrica almacenándola y liberándola de manera eficiente, lo que minimiza las pérdidas. La alta permeabilidad magnética de los núcleos de ferrita es crucial para garantizar un funcionamiento fluido en aplicaciones de alta frecuencia.
Los ingenieros deben seleccionar inductores compatibles que cumplan con los requisitos de los filtros EMI, admitan la adaptación de impedancia y se ajusten al tamaño y las limitaciones de montaje de sus diseños. Estas opciones garantizan una supresión fiable de interferencias, el cumplimiento de las normas y un funcionamiento eficiente en los dispositivos modernos.
Los ingenieros y aficionados deben empezar por comprender los requisitos de filtrado de sus diseños. Los estándares regulatorios establecen la base para niveles de interferencia aceptables. El proceso para identificar estos requisitos implica varios pasos:
1. Realice pruebas de cumplimiento previo para detectar posibles problemas de EMI de manera temprana.
2. Desarrollar un plan de pruebas que describa estándares, equipos y criterios de aceptación.
3. Prepare el producto en el modo de funcionamiento previsto.
4. Configure el equipo de prueba y el producto según el plan.
5. Ejecutar pruebas, monitorear resultados y registrar cualquier anomalía.
6. Analizar los datos de las pruebas para confirmar el cumplimiento.
7. Generar un informe detallando procedimientos y resultados.
8. Implementar acciones correctivas si ocurren fallas.
9. Vuelva a realizar la prueba después de realizar las correcciones.
Descripción de la evidencia | Impacto en la selección del inductor del filtro EMI |
Los estándares regulatorios dictan requisitos de desempeño para las emisiones conducidas. | Determinan la pérdida de inserción necesaria y las clasificaciones de los componentes, lo que influye en la elección del inductor en los filtros EMI. |
Centrarse en la banda de 150 kHz a 30 MHz para emisiones conducidas. | Esta banda es fundamental para el cumplimiento y afecta el rendimiento del filtro y la selección del inductor. |
Las aprobaciones de seguridad y las distancias de fuga/espacio libre son esenciales para la confiabilidad. | Estos factores garantizan la seguridad eléctrica y el cumplimiento, lo que afecta el diseño y la selección de inductores en los filtros EMI. |
Antes de elegir el filtro EMI adecuado, los ingenieros deben analizar las características del circuito y del sistema. Los factores clave incluyen:
· Tipos de ruido, como interferencias de modo común y de modo diferencial.
· Rangos de frecuencia de operación.
· Calificaciones actuales para la aplicación.
· Rendimiento térmico bajo carga.
· Requisitos específicos de la aplicación, incluidos estándares de seguridad y límites de corriente de fuga.
También es importante seleccionar el material central correcto. La ferrita se adapta a la mayoría de las aplicaciones de 150 kHz a 30 MHz. Los núcleos nanocristalinos ofrecen una mayor densidad de flujo de saturación y un mejor rendimiento de alta frecuencia. Los núcleos de metal amorfo proporcionan excelentes propiedades para requisitos de filtrado especializados.
La adaptación de las especificaciones del inductor a la aplicación garantiza una supresión eficaz de las interferencias. La siguiente tabla destaca cómo las diferentes especificaciones afectan el filtrado EMI:
Especificación | Impacto en el filtrado EMI |
Valor de inductancia | Debe tener el tamaño correcto para limitar la impedancia de banda de paso. |
Calificaciones actuales | Debe cumplir con los requisitos actuales específicos de la aplicación. |
Estándares de cumplimiento | Garantiza una supresión efectiva de las interferencias electromagnéticas. |
Elegir el filtro emisor adecuado al principio del ciclo de diseño evita revisiones costosas. Los ingenieros deben considerar la frecuencia de operación, los niveles de corriente y la configuración de los filtros emisores pasivos. No alinear las especificaciones con las necesidades de la aplicación puede resultar en una supresión de ruido inadecuada y una mayor caída de voltaje.
La revisión de los datos del fabricante ayuda a confirmar que los inductores cumplen con los requisitos de filtrado. Los criterios importantes incluyen:
Criterios | Descripción |
Clasificaciones eléctricas | Confirme el voltaje de línea, la clasificación de corriente con reducción, la frecuencia de la red y el rango de temperatura de funcionamiento. |
Rendimiento EMC | Revise las curvas de pérdida de inserción para la atenuación en modo común y en modo diferencial en frecuencias específicas. |
Seguridad y fugas | Verifique las certificaciones y estándares requeridos, incluidos los límites de fugas a tierra y al paciente. |
Ajuste mecánico | Considere el tipo de montaje y sus implicaciones en el espacio, el flujo de aire y la conveniencia del cableado. |
Los inductores de alta calidad mejoran la confiabilidad de los filtros emi en aplicaciones exigentes.
Las pruebas y validaciones confirman que los filtros emi elegidos cumplen con todos los requisitos. Las mejores prácticas incluyen:
1. Identificar las fuentes de ruido y sus rangos de frecuencia.
2. Seleccione componentes de alta calidad con especificaciones adecuadas.
3. Coloque los filtros cerca de fuentes de ruido para minimizar las emisiones radiadas.
4. Minimizar los efectos parásitos mediante el uso de trazas cortas y directas de PCB.
5. Utilice blindaje para reducir aún más las interferencias.
6. Pruebe el rendimiento del filtro con analizadores de espectro y analizadores de red.
7. Ajuste la configuración según sea necesario para un filtrado óptimo.
Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.
Checklist for Choosing the Right EMI Filter:
· Define filtering requirements and compliance standards.
· Analyze circuit noise and system needs.
· Match inductor specs to the application and configuration.
· Review manufacturer data for quality and fit.
· Test and validate filter performance in real-world conditions.
Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.
Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.
Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.
Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.
El uso de inductores genéricos o incompatibles en filtros emi a menudo conduce a un filtrado insuficiente y a una mayor interferencia. Los filtros diseñados sin considerar las necesidades específicas de la aplicación pueden carecer de un aislamiento adecuado entre circuitos. Descuidar los efectos de la corriente de irrupción, las sobretensiones o la necesidad de protección ESD puede comprometer el rendimiento de los filtros. Los ingenieros deben evitar seleccionar filtros basándose únicamente en el tamaño o el costo. En lugar de ello, deberían elegir filtros adaptados a los requisitos únicos de sus aplicaciones para garantizar una supresión fiable de las interferencias.
Consejo: una revisión cuidadosa de los errores comunes puede ayudar a los ingenieros a evitar errores de diseño costosos y lograr una supresión de emisiones sólida.
Los errores más comunes en la selección de filtros EMI incluyen:
1. Filtrado insuficiente
2. Falta de aislamiento entre circuitos.
3. Despreciar los efectos de la corriente de irrupción
4. Ignorar las sobretensiones
5. No utilizar diodos de protección ESD
6. Elegir una inductancia incorrecta para la aplicación
7. Ignorar los márgenes de calificación actuales
8. Con vistas a DCR
9. Seleccionar basándose únicamente en el tamaño

Los estudios de casos revelan cómo los inductores compatibles transforman los filtros emi en aplicaciones de suministro de energía. Los ingenieros suelen seleccionar inductores que coincidan con los requisitos eléctricos y mecánicos de sus filtros. Esta cuidadosa selección conduce a una supresión fiable de interferencias y a un mejor cumplimiento. El filtro EMI de la fuente de alimentación DOREXS es un buen ejemplo. Los ingenieros observaron una mayor confiabilidad y rendimiento después de integrar inductores compatibles. Estos filtros mantuvieron un funcionamiento estable y cumplieron con los estándares reglamentarios. Las aplicaciones del mundo real muestran que los diseños de filtros robustos guían a los ingenieros hacia soluciones efectivas.
· Los inductores compatibles mejoran la confiabilidad del filtro.
· Los filtros alcanzan los niveles de rendimiento deseados en aplicaciones de suministro de energía.
· Los ingenieros desarrollan soluciones compatibles aprendiendo de estudios de casos exitosos.
Los inductores incompatibles a menudo causan fallas en los filtros en aplicaciones de filtros emi. A veces, los ingenieros pasan por alto parámetros clave, como el valor de inductancia o la clasificación de corriente. Los filtros pueden permitir el paso de interferencias, lo que genera problemas de ruido e incumplimiento normativo. Un caso involucró un filtro de fuente de alimentación que usaba un inductor genérico. El filtro no logró bloquear la interferencia, lo que provocó un funcionamiento inestable y un aumento del ruido. Los ingenieros reemplazaron el inductor con un modelo compatible, lo que restableció el filtrado y el cumplimiento adecuados.
Problema | Causa | Resultado |
Fallo del filtro | Inductor incompatible | Mayor interferencia |
Incumplimiento normativo | Valor de inductancia incorrecto | Problemas de ruido |
Operación inestable | Calificación actual insuficiente | Mal funcionamiento del filtro |
Las aplicaciones de campo enseñan a los ingenieros lecciones valiosas sobre los filtros EMI. Los ingenieros aprenden que los inductores compatibles desempeñan un papel fundamental a la hora de bloquear las interferencias y mantener la integridad de la señal. Los filtros deben satisfacer las necesidades de sus aplicaciones para garantizar un funcionamiento confiable. Los ingenieros que analizan los fracasos y los éxitos del mundo real desarrollan mejores diseños de filtros. Evitan errores comunes y seleccionan inductores que admitan un filtrado sólido.
Consejo: Los ingenieros siempre deben revisar los estudios de casos y los datos de campo antes de seleccionar inductores para filtros emi. Esta práctica ayuda a prevenir interferencias y garantiza el cumplimiento en aplicaciones exigentes.
Inductores compatiblessiguen siendo esenciales para un filtrado EMI eficaz y el cumplimiento normativo. Los ingenieros que siguen un proceso de selección estructurado logran eficiencia energética, integridad de la señal y supresión EMI confiable.
· Revisar los requisitos del circuito.
· Coincidir con las especificaciones del inductor
· Validar con datos del fabricante
La aplicación de estos pasos ayuda a los ingenieros a crear filtros sólidos y evitar errores comunes. La supresión confiable de EMI comienza con una cuidadosa selección de componentes.
Un inductor se vuelve compatible cuando sus propiedades eléctricas y mecánicas coinciden con las necesidades del circuito. Los ingenieros verifican la inductancia, la clasificación actual, el material del núcleo y la respuesta de frecuencia para garantizar una supresión confiable de EMI.
Los diferentes tipos de inductores, como los de chip toroidal o multicapa, ofrecen ventajas únicas. Los inductores toroidales reducen las fugas y admiten el filtrado de alta frecuencia. Los inductores de chip multicapa se adaptan a diseños compactos y proporcionan un rendimiento estable.
La combinación de inductores con condensadores crea filtros eficaces. Este emparejamiento bloquea las interferencias no deseadas y permite que pasen las señales deseadas. Los ingenieros logran una supresión óptima seleccionando componentes que se complementan entre sí.
Sí. Los inductores genéricos pueden carecer de clasificaciones adecuadas o de materiales centrales adecuados. A menudo no logran bloquear las interferencias, lo que genera un funcionamiento inestable y problemas regulatorios.
El material del núcleo determina la pérdida y la respuesta de frecuencia. Los núcleos de ferrita se adaptan a la mayoría de los filtros EMI. Los metales nanocristalinos y amorfos manejan frecuencias más altas y reducen las pérdidas. Los ingenieros seleccionan los materiales principales según las necesidades de la aplicación.
